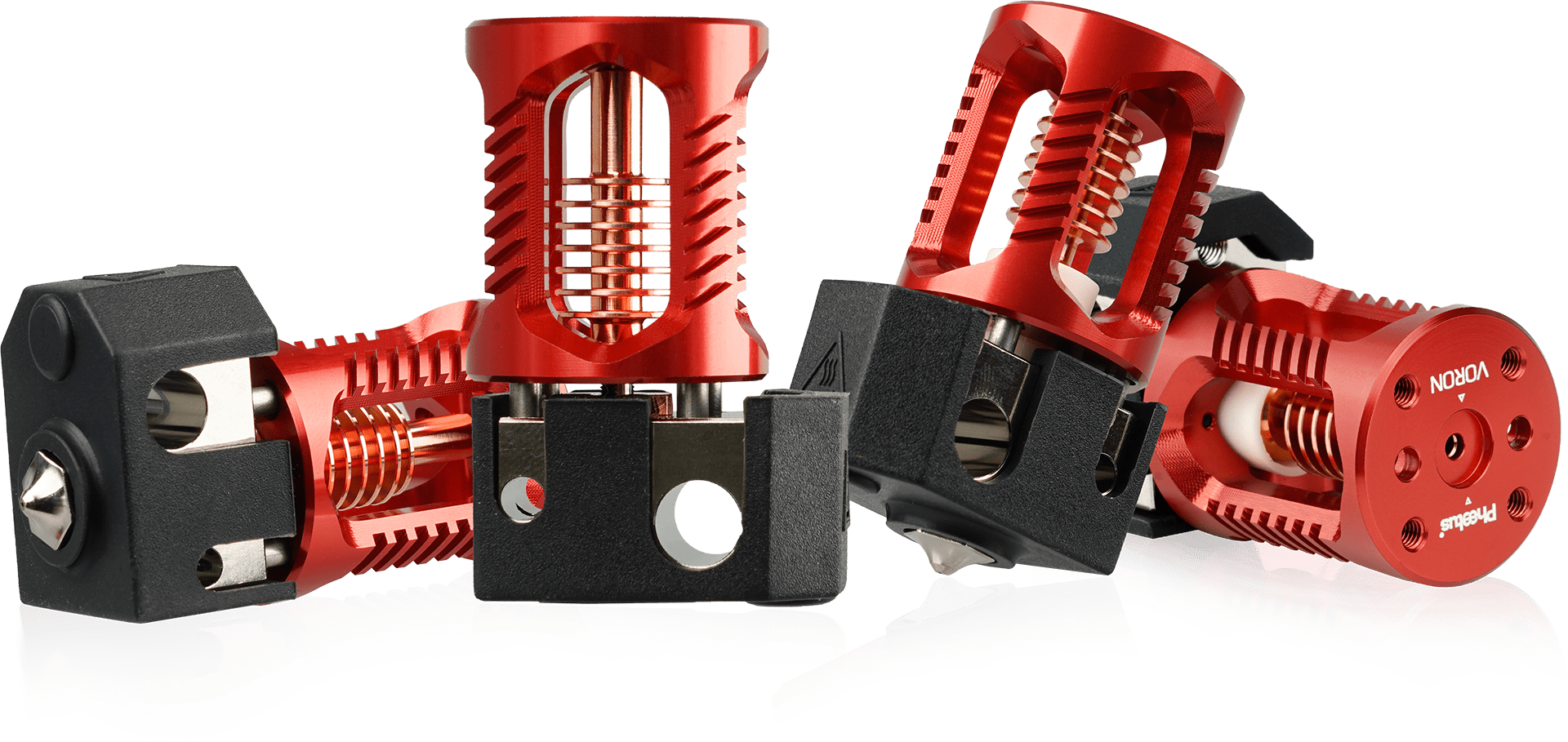

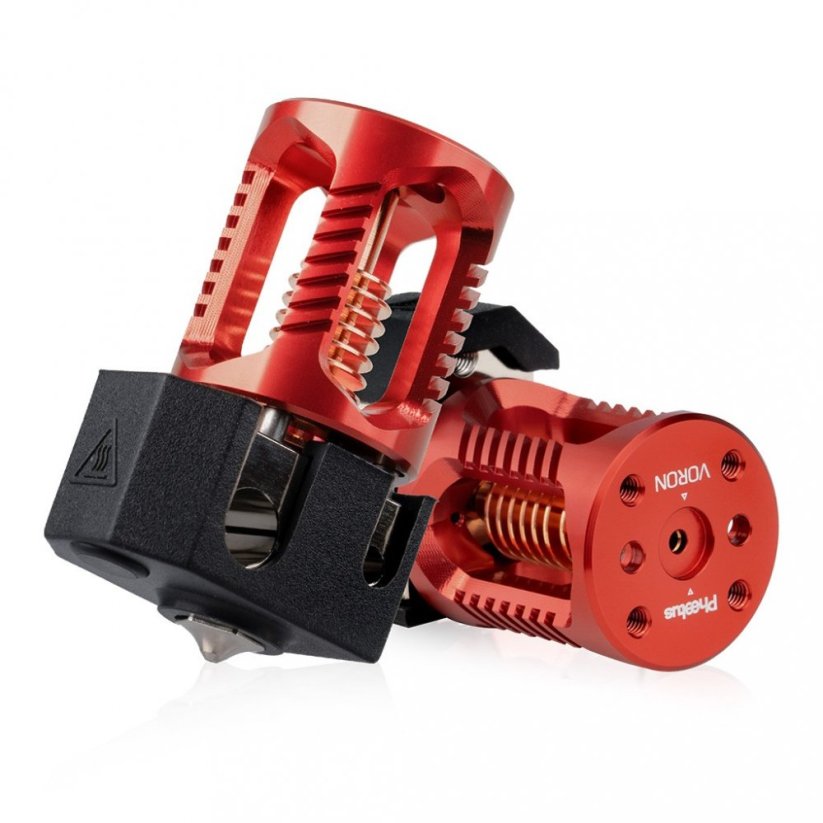

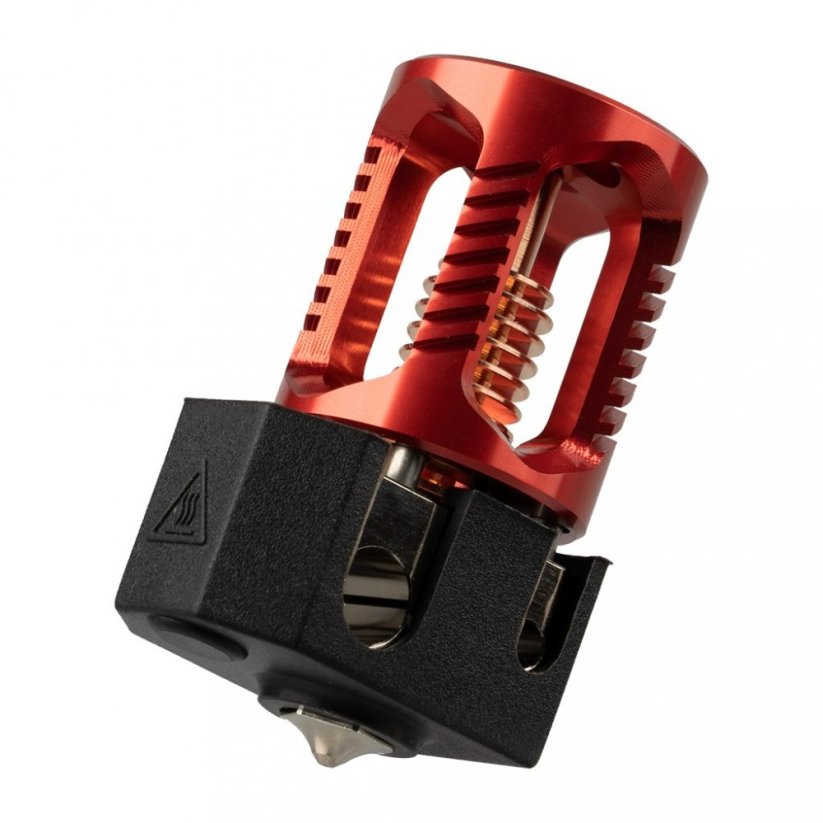

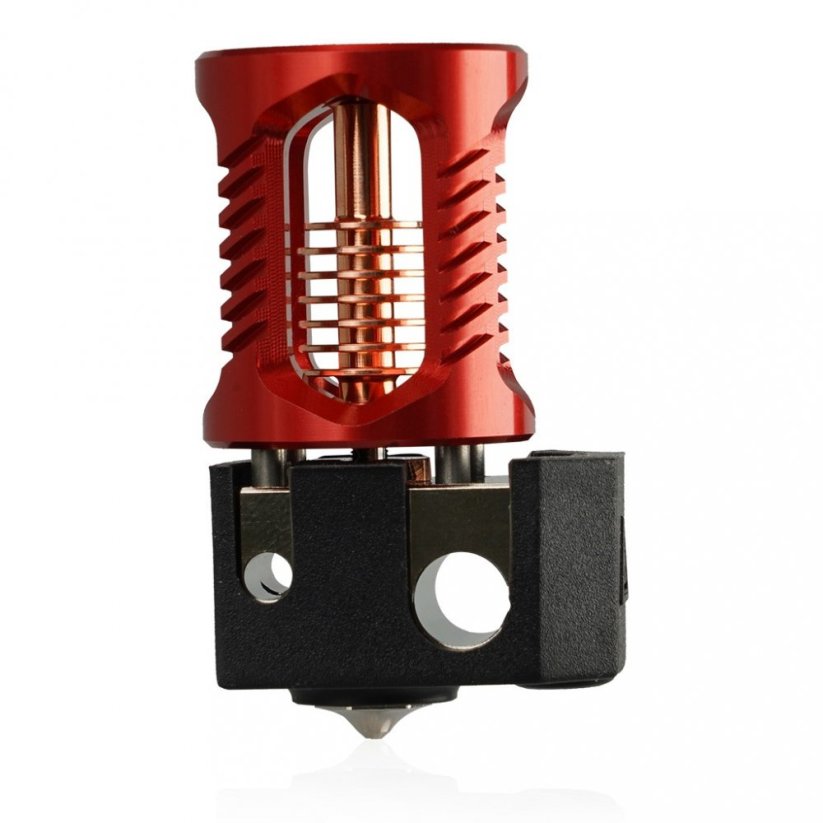

Phaetus Voron Dragon Hotend HF vysoký průtok

Dragon je celokovový hotend, celková odolnost proti vysokým teplotám je až 500 ℃, vnitřní otvor heatbreaku je hladký a odpor pohybu je malý. Proto se filament účinně taví a hladce odtéká bez hromadění, ucpávání a dalších problémů, aby bylo dosaženo vyšší kvality finálního 3D tisku.

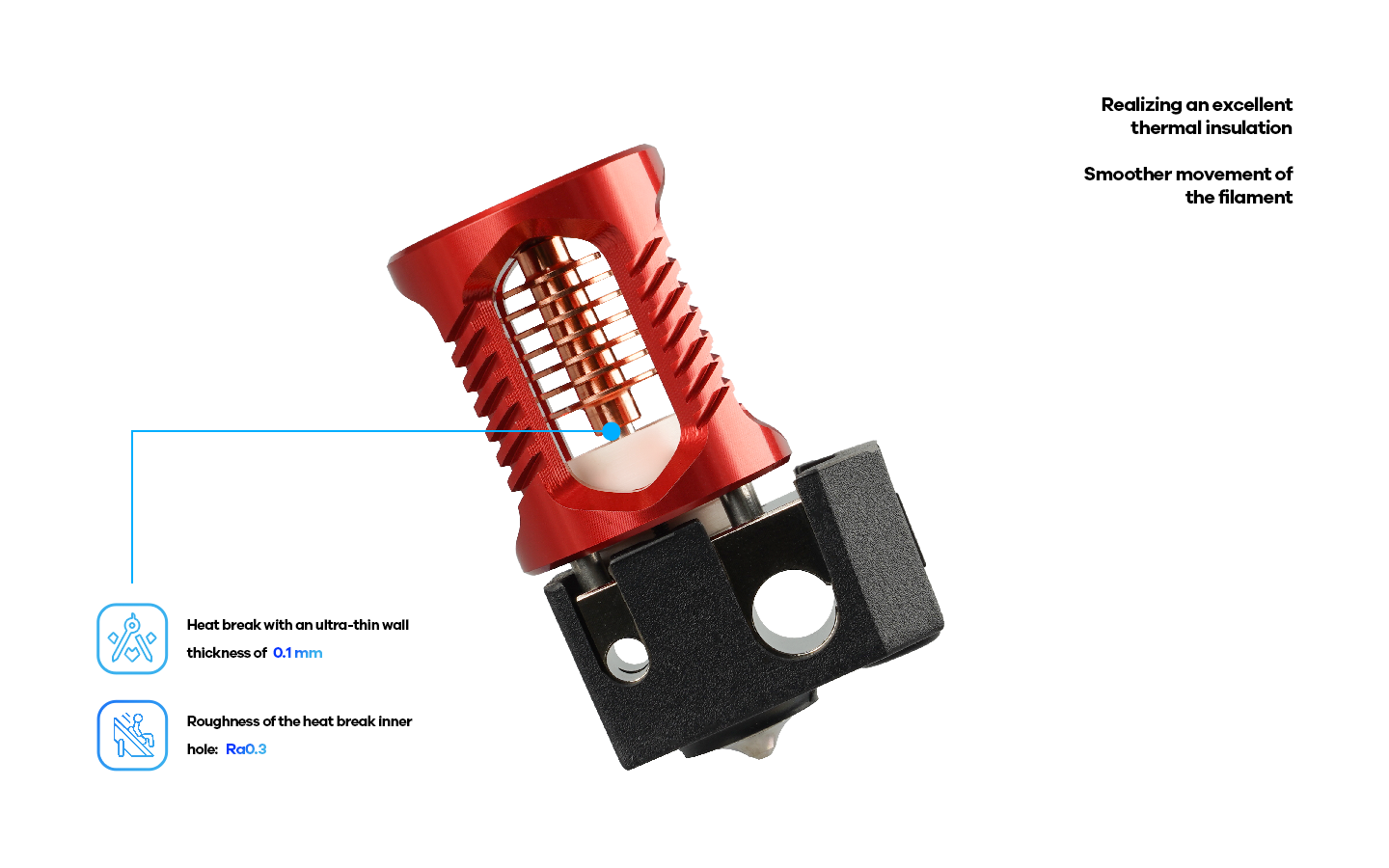

1. Heatbreak s ultratenkou stěnou o tloušťce pouhých 0,1 mm dosahuje vynikající tepelné izolace.
2. Zvýšená pevnost nosné konstrukce heatbreaku zajišťuje, že se hotend při působení vnější síly nezlomí.

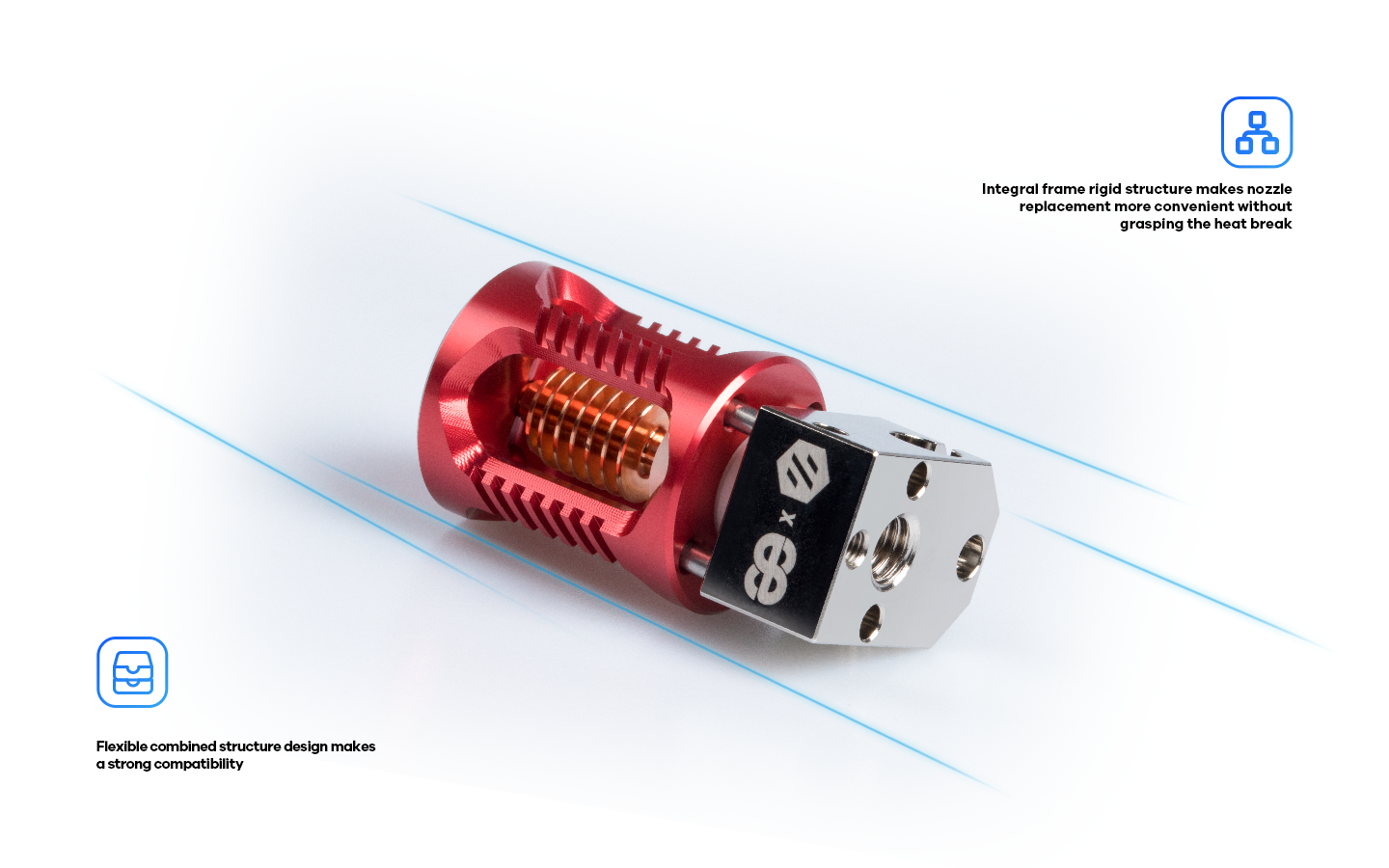

3. Integrovaná pevná rámová konstrukce umožňuje pohodlnější výměnu tiskového stroje bez nutnosti uchopení termálního bloku.
4. Drsnost vnitřního otvoru trysky a tepelného lomu Ra0,3 umožňuje plynulejší pohyb filamentu, což vede k vyšší kvalitě výtisků.

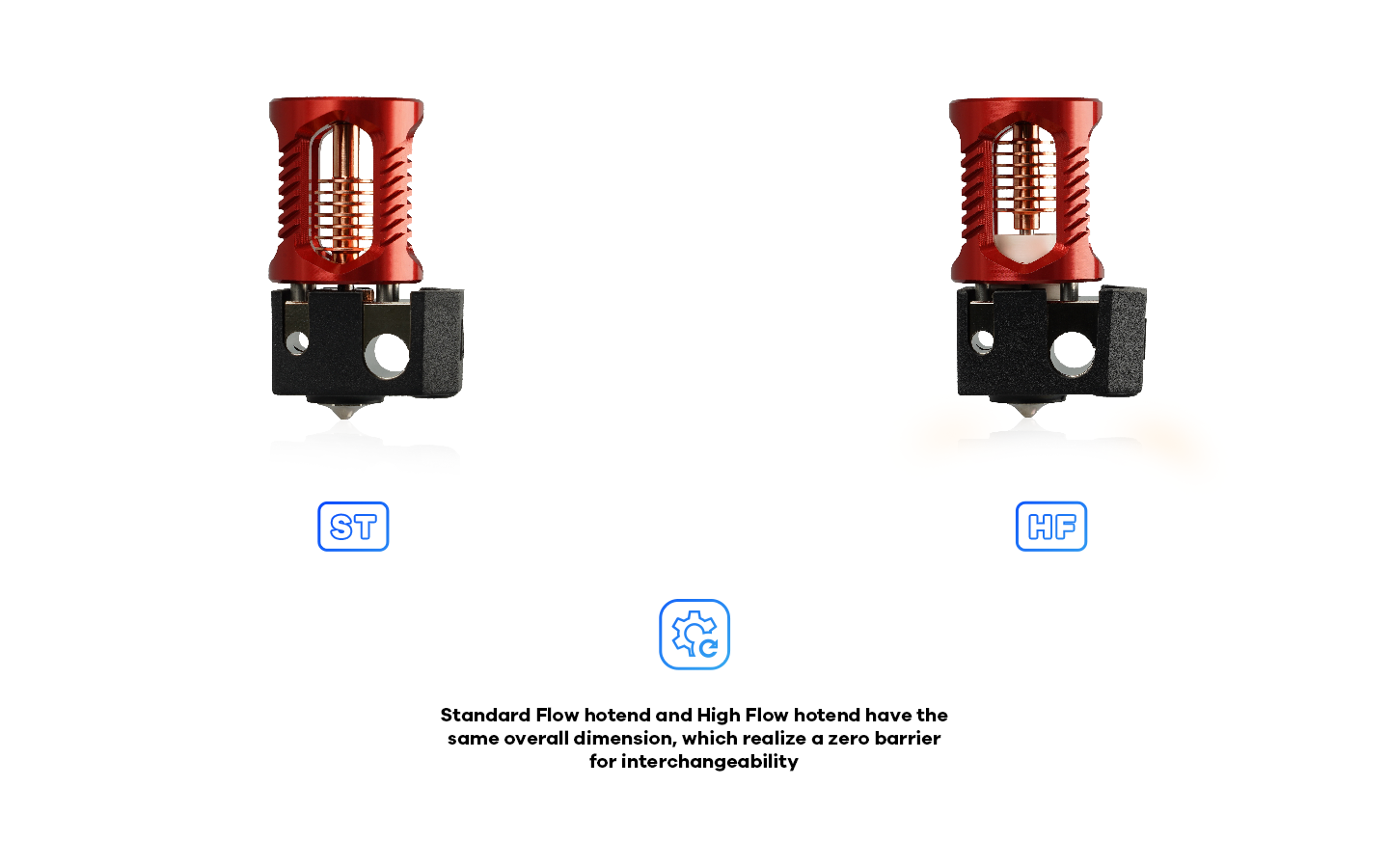

5. Standardní a vysokoprůtokový ohřívač mají stejné celkové rozměry, což znamená nulovou překážku pro změnu.
6. Horká koncovka se skládá převážně z materiálu ze slitiny mědi, jehož výhodou je rychlejší zahřívání a lepší odvod tepla.
7. Standardní celokovové provedení s celkovou odolností proti vysokým teplotám až do 500 ℃.
8. Flexibilní kombinovaná konstrukce umožňuje silnou kompatibilitu

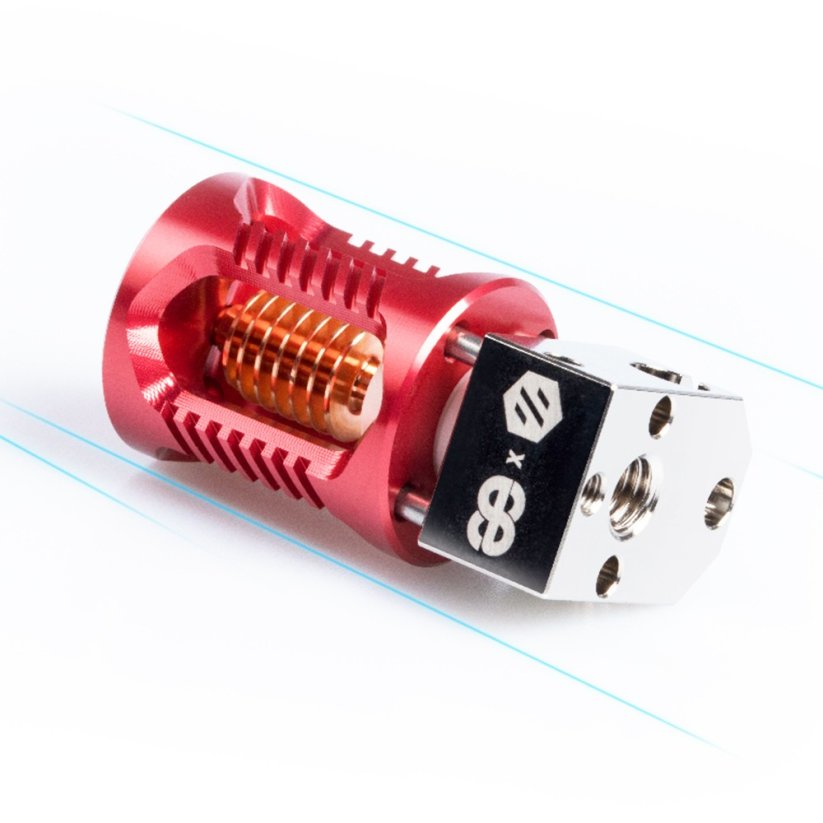

1. Dobře navržená kompaktní konstrukce

Dragon Hotend se skládá z Heat Block, Heat Sink, Heat Break s jemnou strukturou a kompaktním vzhledem.

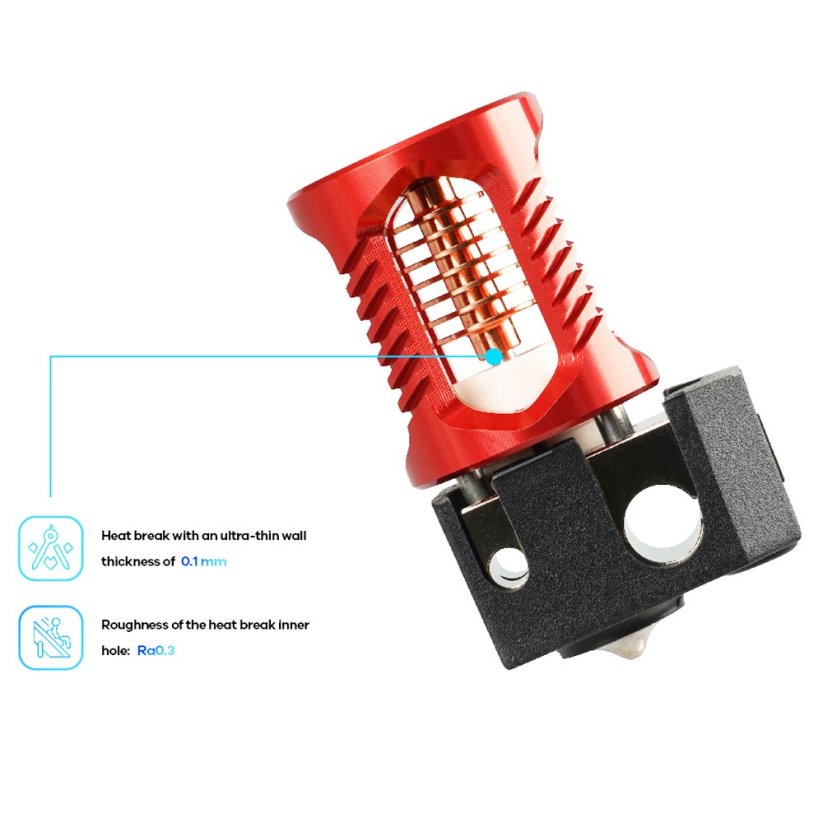

2. Vynikající tepelná izolace Heat Break

Heat Break s ultratenkou stěnou o tloušťce pouhých 0,1 mm, která výborně tepelně izoluje.

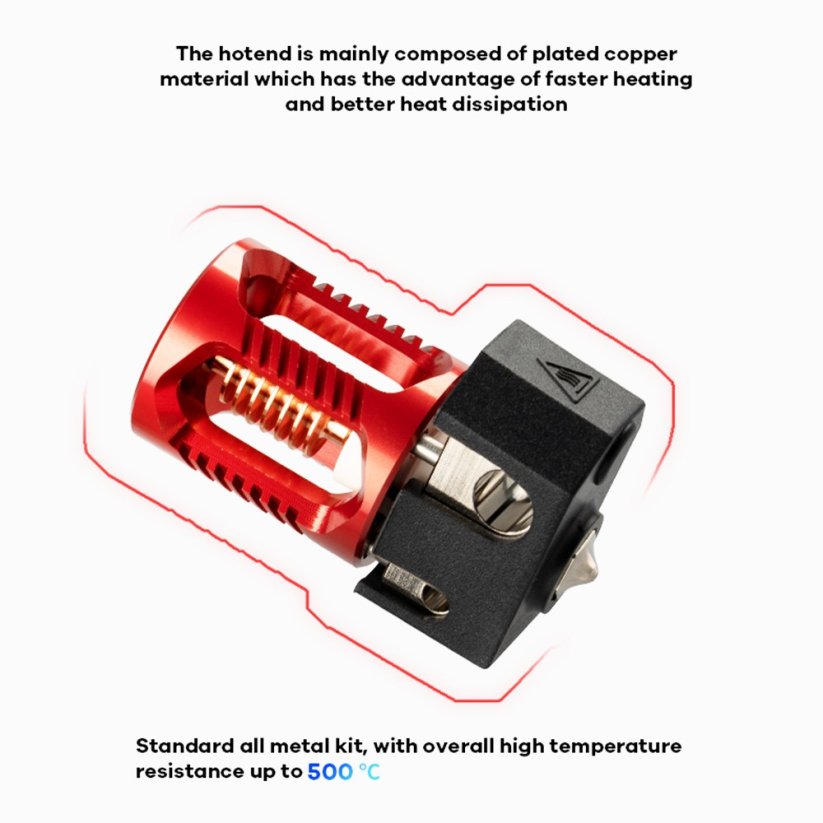

3. Odolnost vůči vysokým teplotám

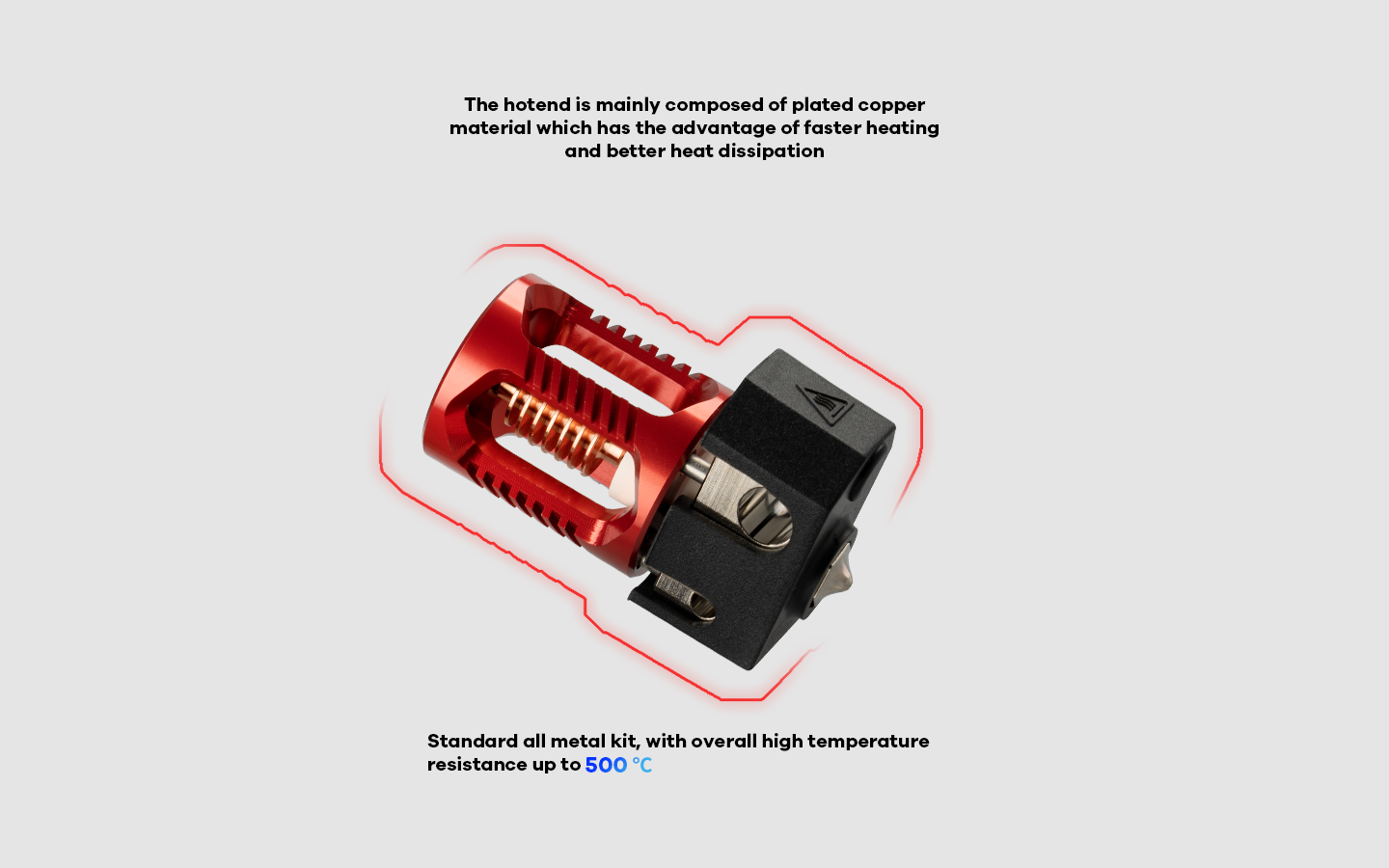

Hotend je vyroben převážně ze slitiny mědi, která má výhodu rychlejšího zahřívání a lepšího odvodu tepla s celkovou odolností proti vysokým teplotám až do 500 ℃.

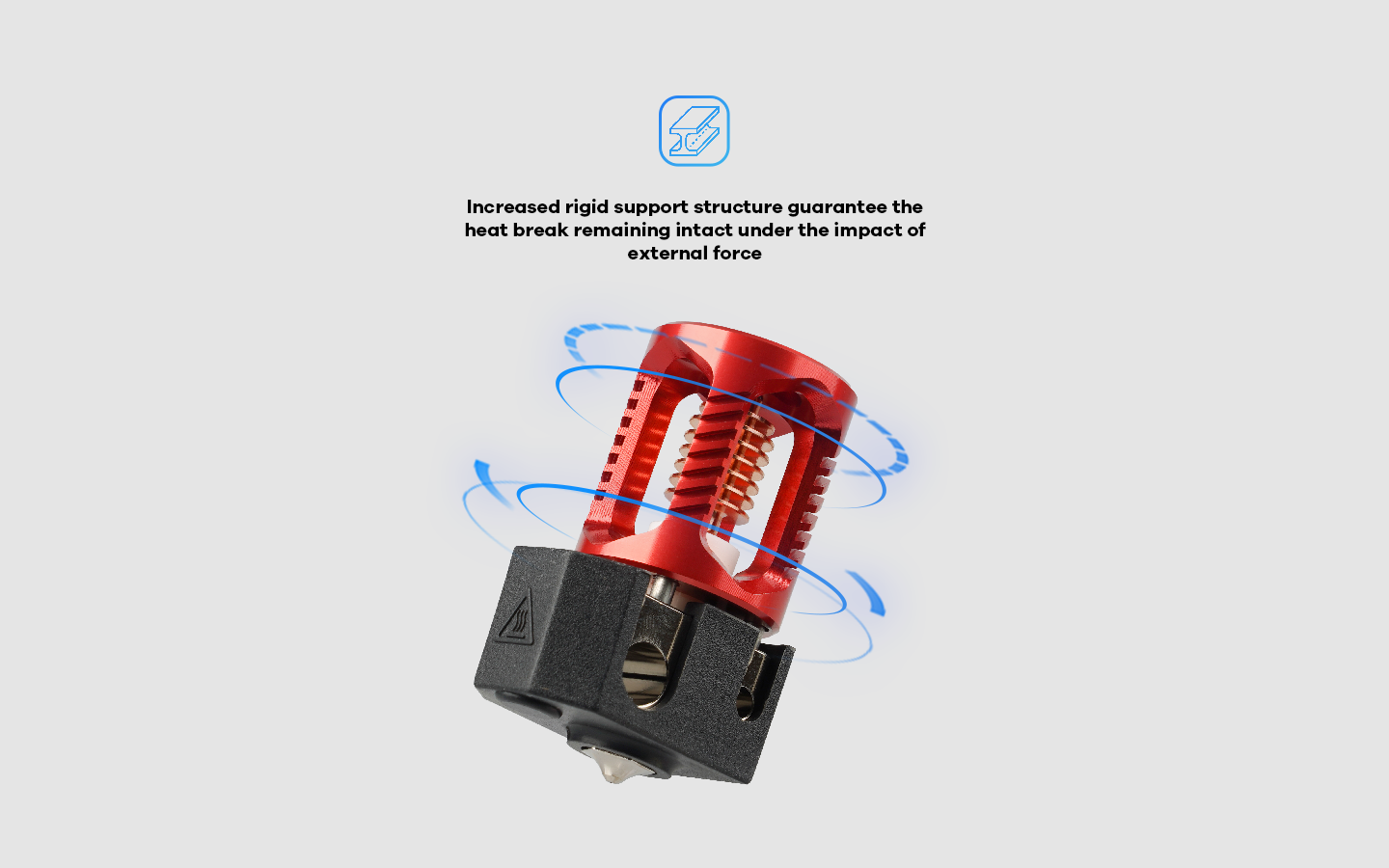

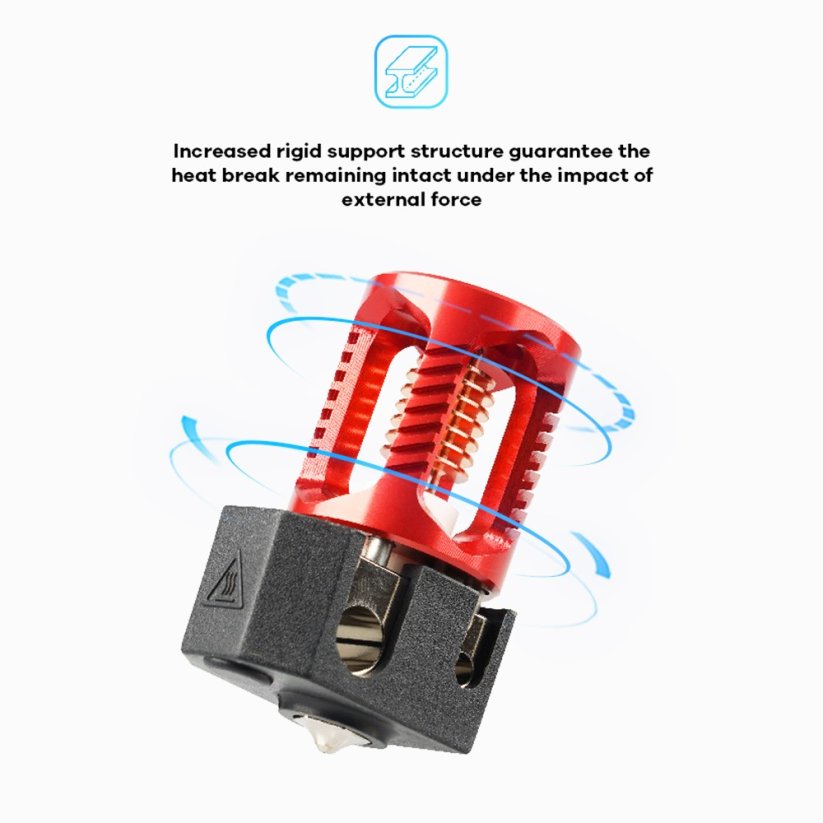

4. Zesílená nosná konstrukce

Zesílená nosná konstrukce zajišťuje, že tepelný lom zůstane neporušený i při působení vnější síly. Integrovaná podpěra umožňuje pohodlnější výměnu triskele bez nutnosti uchopení heatbreaku i jednou rukou.

Hotend je základní hardwarovou součástí 3D tiskárny. Kvalitní hotend musí zajistit správný poměr průtoku, aby nedocházelo k blokování heatbreaku materiálem a tisk probíhal hladce. Nová generace hotendů pro 3D tiskárny tyto požadavky splňuje. Dragon Hotend se skládá z tepelného bloku, chladiče a heatbreaku, které jsou díky výzkumnému a vývojovému týmu a stovkám hodin testování a ladění nejlepší a nejlépe vyladěnou kombinací pro tisk.

Vlastnosti

• Vynikající tepelná odolnost
• Zvýšená pevnost konstrukce
• 450 °C pro větší rozsah provozních teplot
• Přímá náhrada za hotend E3D V6. Například pro tiskárnu PRUSA.
• Podporovaný a doporučený hotend pro komunitní tiskárny Voron

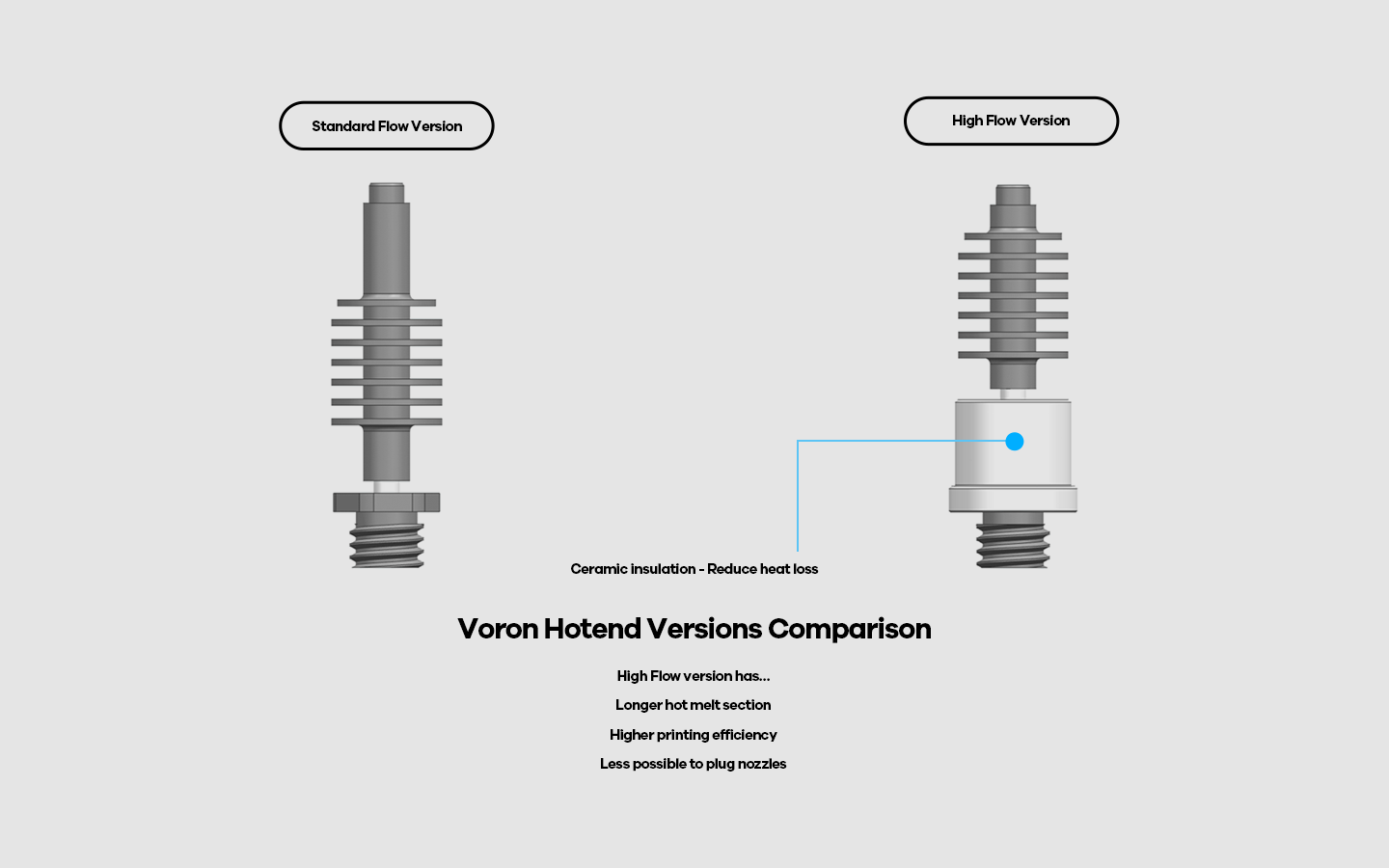

• Verze HF (High Flow Capacity) má stejné celkové rozměry jako standardní verze - bez problémů s topným tělesem Volcano.
• Díky tuhé konstrukci se horká koncovka při nárazu nerozbije.
• Trysku lze vyměnit jednou rukou, aniž by bylo nutné uchopit horký blok Slitina niklu a mědi v bloku nezměkne při vysokých teplotách přesahujících 550 ℃.

Parametry

• Tryska: 0,4/1,75 mm.
• Velikost: 26,3 mm x 19,0 mm x 45,5 mm
• Barva vzhledu: Voron Red
• Čistá hmotnost: Voron HF 47,17 g
• Zpracování materiálu:
  • Slitina mědi s vysokou pevností a vodivostí
  • Šestihranná kalená ocel
  • Vysoce kvalitní slitina mědi

Použitelné materiály

Kompatibilní se všemi tiskovými strunami, včetně: PLA, ABS, PETG, TPU, PP, PC, Nylon, PEEK, PEI a kompozitní materiály obsahující abrazivní přísady, jako jsou uhlíková vlákna, ocel, dřevo, karbid bóru, wolfram a fosforeskující pigmenty.

Maximální průtok

Výsledek testu maximálního průtoku tisku podle výrobce (PLA@215C)

• E3D V6 HOTEND měděný topný blok 1020 mm/min ≈ 40,01 mm³/s
• Dragon hotend 1150 mm/min ≈ 46,08 mm³/sec
• Dragon hotend HF 1560 mm/min ≈62,51 mm³/sec

Realističtější srovnání průtoků nejběžnějších topných těles

• ~10-12mm3/s pro V6
• ~14-16mm3/s pro SF Dragon, DragonFly a o něco vyšší pro SF Mosquito
• ~20-30mm3/s pro HF Dragon nebo Mosquito
• ~30-40mm3/s pro Volcano nebo Nova
• ~80-90mm3/s pro Mosquito Magnum+
• ~110 mm3/s pro SuperVolcano

Kompatibilita

s použitím adaptéru V6

• Kompatibilní se všemi zařízeními V6 HOTEND
• Kompatibilní s Prusa I3 MK3/MK3S
• Kompatibilní s extrudérem Titan
• Kompatibilní s extrudérem DDB
• Kompatibilní s Voron Afterburner, Voron Strealthburner

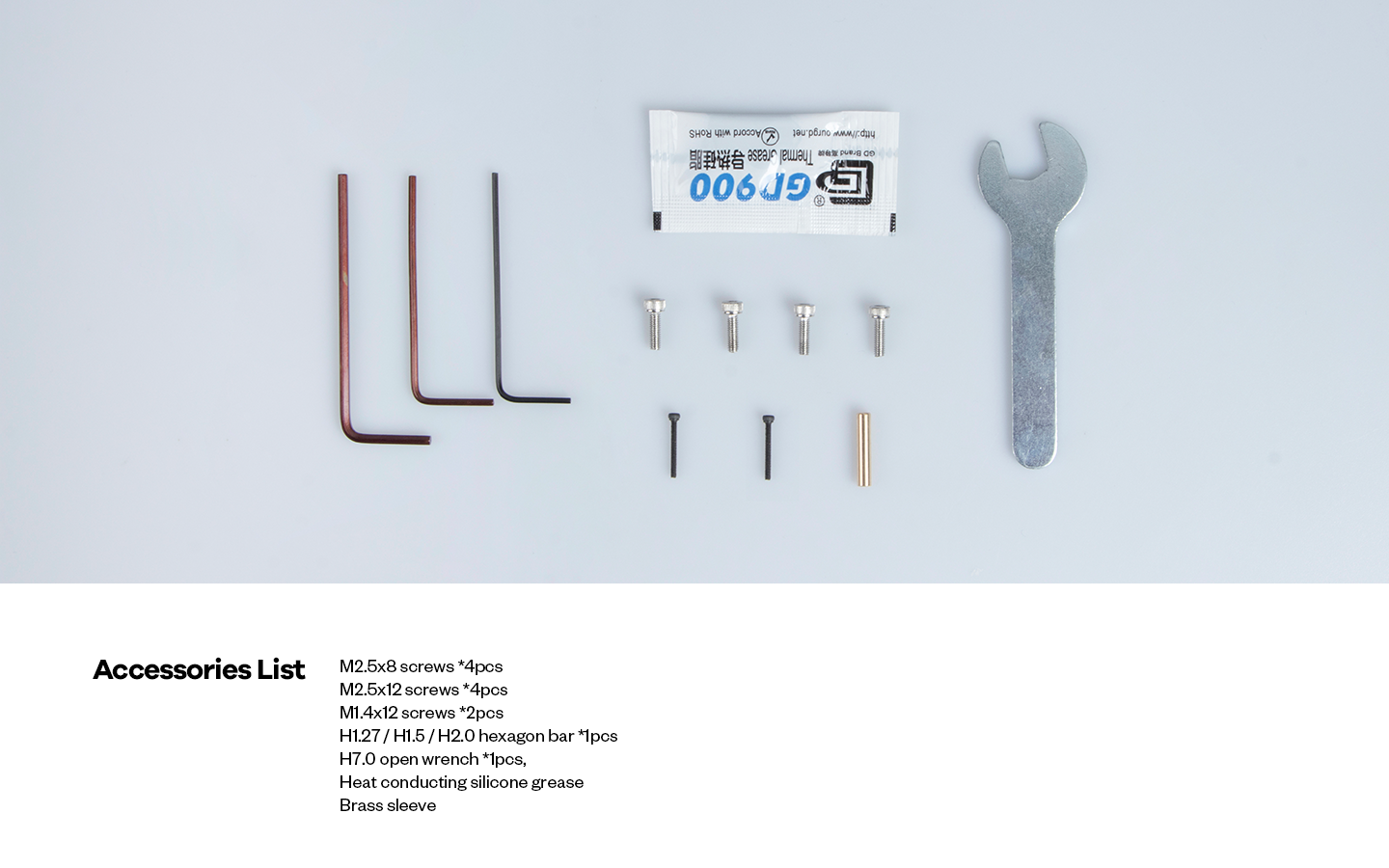

Seznam příslušenství

• Šrouby M2,5x8 x 4 ks
• Šrouby M2,5x12 x 4 ks
• Šrouby M1.4x12 x 2 ks
• Imbusový klíč H1.27/H1.5/H2.0 x 1 ks
• Otevřený klíč H8.0 x 1 ks
• Teplovodivé silikonové mazivo
• Mosazná objímka
