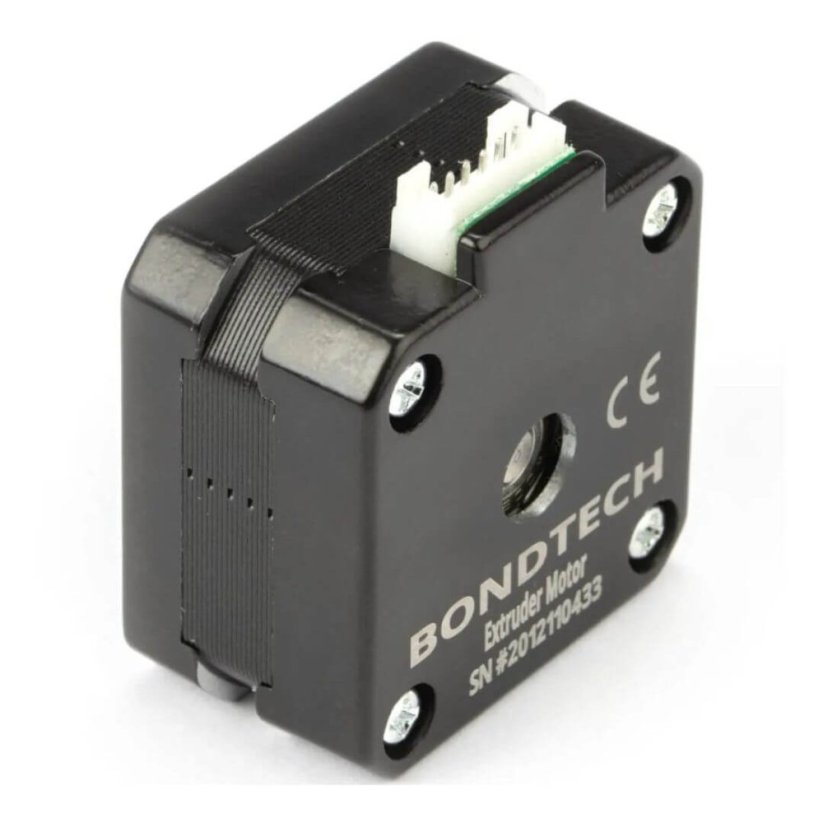

Bondtech NEMA17 pancake krokový motor 25mm 14T převod

Bondtech NEMA17 pancake stepper motor

Bondtech NEMA17 Pancake Stepper Motor představuje kompaktní a výkonné řešení pro 3D tiskárny, speciálně navržené pro extrudery LGX a podobné systémy přímého pohonu.

Technické specifikace

Základní parametry

• Maximální vstupní proud: 0,7 A na fázi
• Úhel kroku: 1,8 stupňů
• Kroutící moment: 18 Ncm
• Délka motoru: 25 mm
• Hmotnost: 195 g
• Převodové kolečko: 14 zubů

Instalace a použití

Montážní rozměry

• Standardní NEMA17 montážní otvory: 4x M3 s roztečí 31 mm
• Průměr hřídele: 5,0 mm (kulatá hřídel bez plošky)
• Připojení: Odnímatelný kabel 30 cm

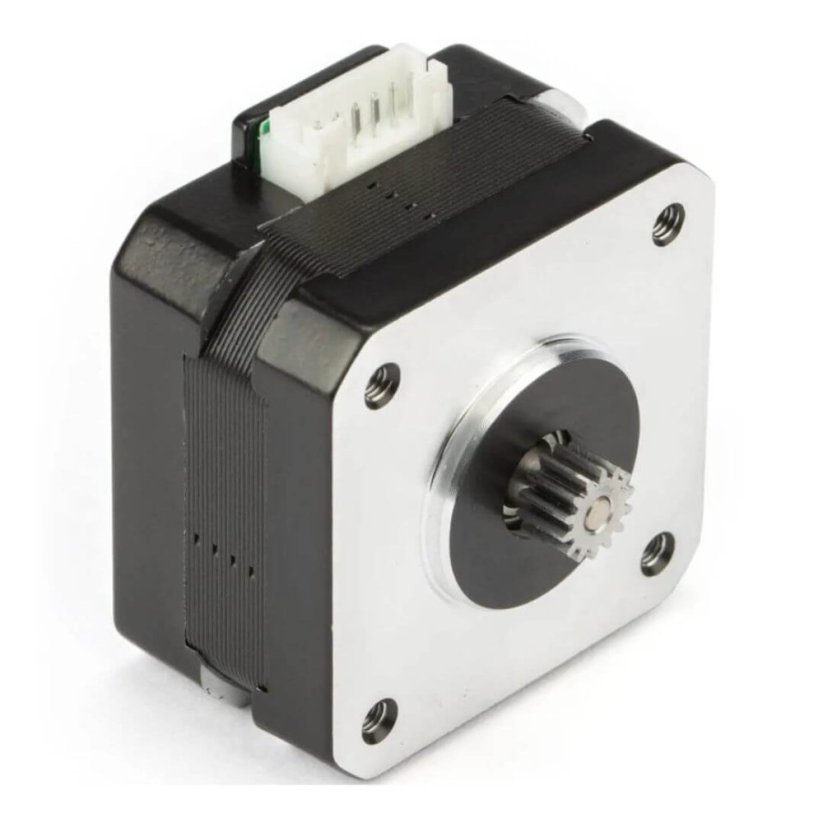

• Předinstalované 14T převodové kolečko optimalizované pro LGX extruder

Kompatibilita

Podporované systémy

• LGX extrudery (primárně určeno)
• BMG extrudery
• Další systémy využívající kulatou hřídel a 14T převod

Nevhodné pro

• Micro-Swiss direct drive (vyžaduje plošku na hřídeli)
• Systémy vyžadující jiný počet zubů převodového kolečka
• Systémy vyžadující specifickou úpravu hřídele

Výhody oproti standardním motorům

• Nízký profil (pancake design)
• Optimalizovaný poměr výkonu a hmotnosti
• Nižší setrvačnost díky redukované délce
• Odnímatelný kabel pro snadnou výměnu
• Předinstalované převodové kolečko pro okamžité použití

Doporučení pro použití

• Ideální pro direct drive extrudery s nízkou hmotností
• Doporučeno použít s kvalitními drivery krokových motorů
• Zajistit dostatečné chlazení při vysokém zatížení
