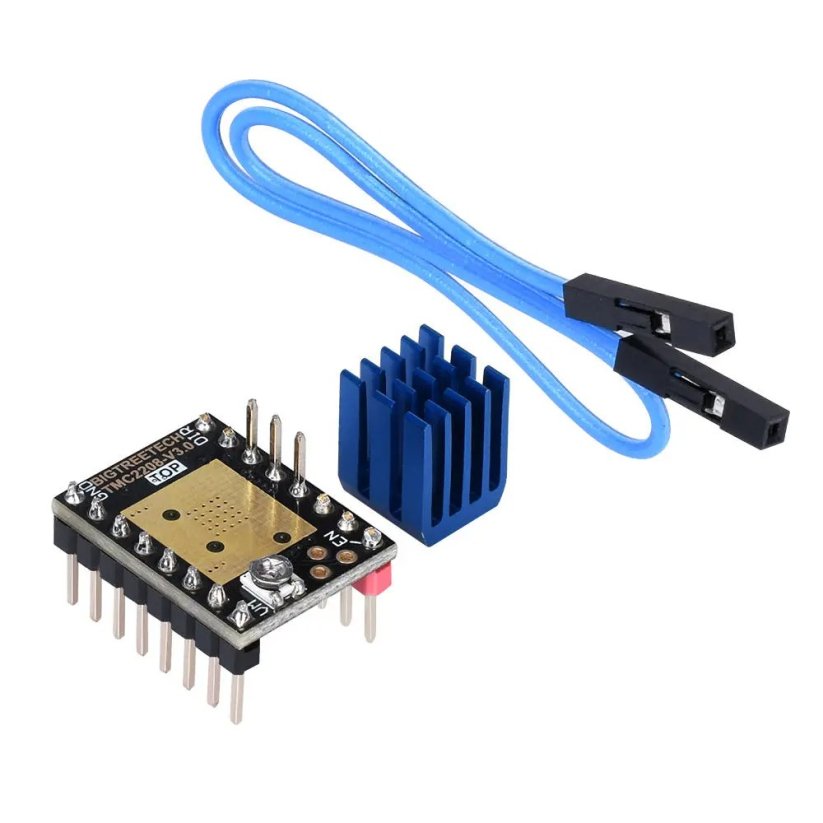

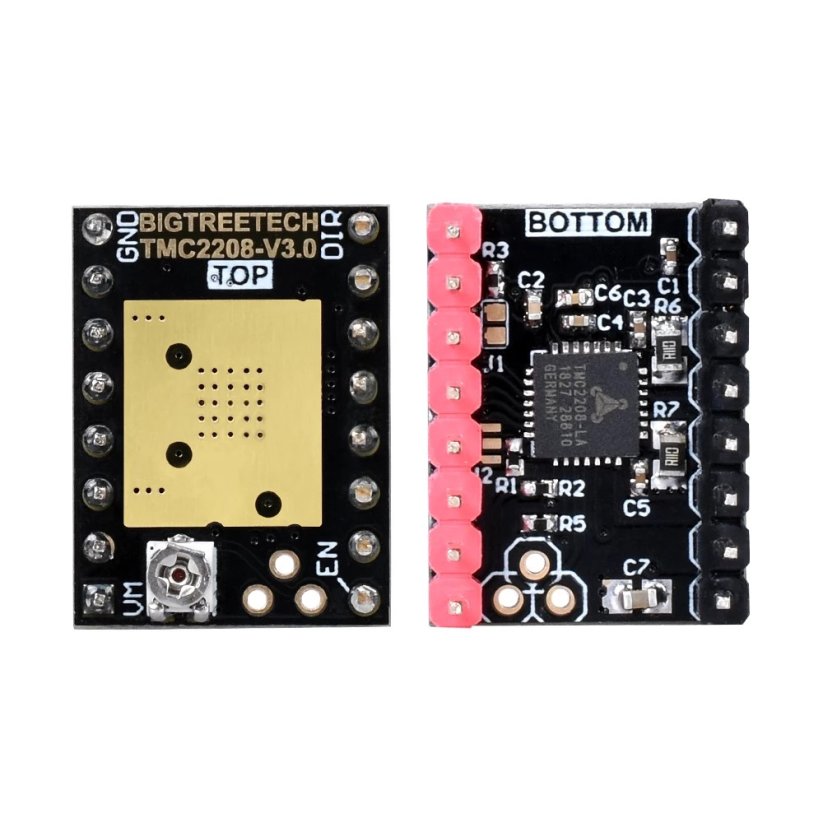

BIGTREETECH TMC2208 Driver UART
BIGTREETECH TMC2208 Driver UART
TMC2208 V3.0 od společnosti BIGTREETECH jsou spolehlivé ovladače vhodné pro většinu základních desek 3D tiskáren za rozumnou cenu.
Vyhněte se ztrátám kroků a chvění
Zajištěn dobrý odvod tepla
Velmi tiché
UART Více
Výrobce: BigTreeTechKód produktu: 394 Doprava a platba
TMC2208 V3.0 od společnosti BIGTREETECH jsou spolehlivé ovladače vhodné pro většinu základních desek 3D tiskáren za rozumnou cenu.
Vyhněte se ztrátám kroků a chvění
Zajištěn dobrý odvod tepla
Velmi tiché
UART Více
Výrobce: BigTreeTechKód produktu: 394 Doprava a platba
TMC2208 jsou extrémně tiché řídicí jednotky pro dvoufázové krokové motory. Jejich pinning je kompatibilní s několika staršími řadiči.
Sofistikovaný chopper TRINAMIC StealthChop2 zajišťuje bezhlučný provoz, maximální účinnost a nejlepší točivý moment motoru. Jeho rychlá regulace proudu a volitelná kombinace s technologií SpreadCycle umožňují vysoce dynamický pohyb. Integrované výkonové tranzistory PowerMOSFET zvládají proud motoru až 1,4 A RMS.
Ochranné a diagnostické funkce podporují robustní a spolehlivý provoz. Jednoduché rozhraní UART otevírá další možnosti ladění a ovládání.
Nejpokročilejší řada řešení v oboru ovladačů krokových motorů STEP/DIR. Nabízí bezhlučný, přesný a úsporný provoz.
Parametry
- Čip řidiče: TMC2208
- Rozměry: 15,24 x 20,32 mm
- Napájecí napětí: 5,5 - 35 V DC
- Maximální efektivní proud: 1,2 A
- Napájení IO: 3 - 5V
- RSense: 100MΩ
- RDSon: 0,3Ω
- Maximální dělení: 256
- Redukce proudu v pohotovostním režimu: Ano
- Provozní režimy: UART, STEP/DIR
- Podpora: stealthChop, spreadCycle
Dokumentace
| Výrobce | BigTreeTech |
|---|---|
| Doporučeno Voron komunitou | Ano |
| Rozměry | 15,24 x 20,32 mm |
| Módy driveru | StealthChop, StallGuard, SpreadCycle |
| Maximální dělení kroku | 256 |
| Maximální proud | 1,2A |
| Maximální napětí | 35V |
| Driver motoru | TMC2208 |
