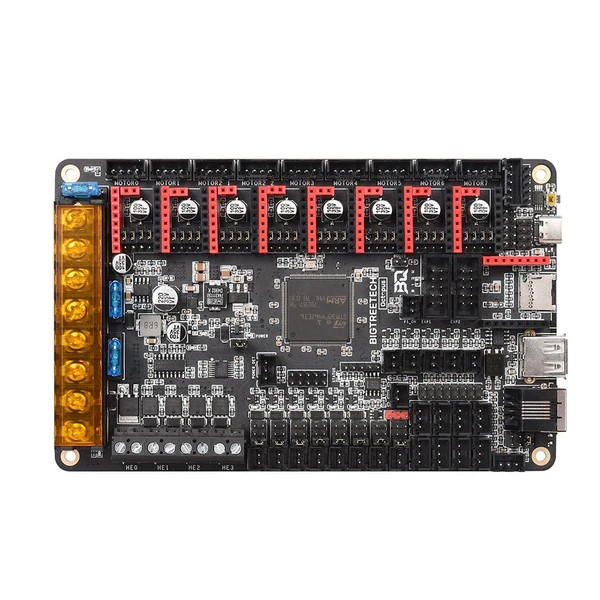

BIGTREETECH Octopus V1.1

BIGTREETECH Octopus V1.1


Nekompromisní základní deska BIGTREETECH Octopus V1.1 pro Voron nebo jakoukoli jinou 3D tiskárnu.

8x socket pro nezávislý ovladač motoru (+1 dvojitá)
6x ventilátorů PWM s volitelným napětím
5x teplotní čidla
4x topení teleso
Podpora firmwaru Klipper a Marlin
Podpora sběrnice CAN BUS Více

Výrobce: BigTreeTechKód produktu: 390 Doprava a platba

1 499 Kč s DPH
Skladem
ks
(10 ks na skladě)

Nekompromisní základní deska BIGTREETECH Octopus V1.1 pro Voron nebo jakoukoli jinou 3D tiskárnu.

8x socket pro nezávislý ovladač motoru (+1 dvojitá)
6x ventilátorů PWM s volitelným napětím
5x teplotní čidla
4x topení teleso
Podpora firmwaru Klipper a Marlin
Podpora sběrnice CAN BUS Více

Výrobce: BigTreeTechKód produktu: 390 Doprava a platba

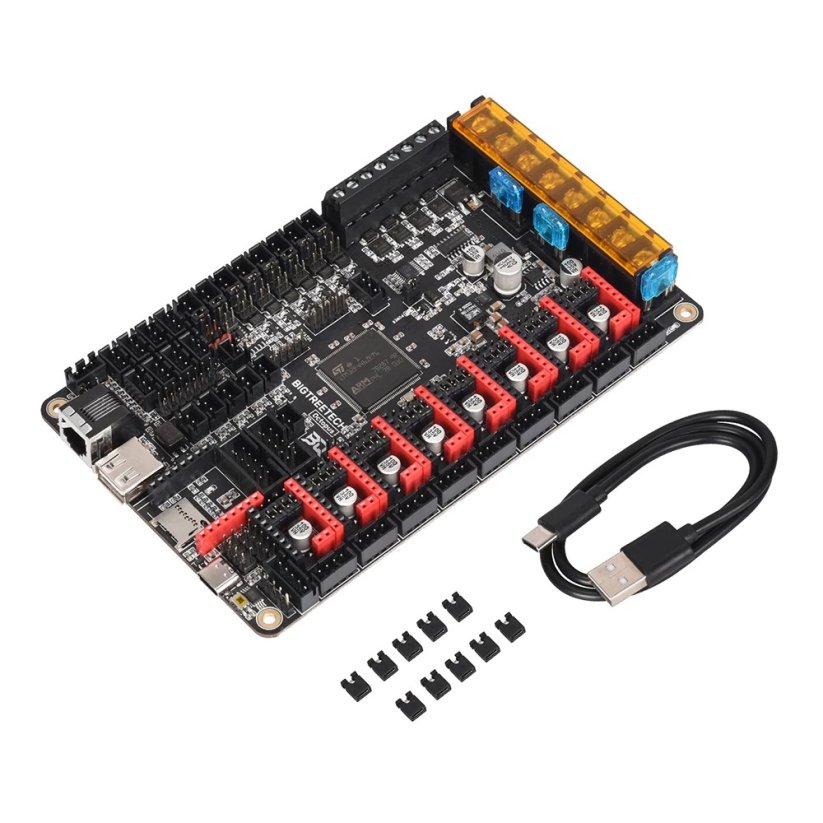

Základní deska Octopus používá 32bitový hlavní řídicí čip STM32F446ZET6 řady ARM Cortex-M4 s frekvencí jádra 180 MHz.

Hlavní řídicí čip

Používá 32bitový hlavní řídicí čip STM32F446ZET6 řady ARM Cortex-M4 s frekvencí jádra 180 MHz.

Silná podpora DIY

Tato základní deska podporuje až 8 krokových ovladačů s celkem 9 výstupy krokových ovladačů; A až 6 ventilátorů PWM a 2 vždy zapnuté ventilátory s možností individuální volby napěťové lišty, která bude pohánět každý ventilátor. Vyberte si z Vin, 12V nebo 5V.

Funkce rozšíření základní desky

Podpora BLTouch, detekce uzamčeného rotoru, vypnutí po tisku, obnovení tisku po výpadku napájení, sběrnice CAN, funkce U disku, rozšíření IIC; současně vyhrazené rozhraní WIFI, rozhraní termistoru PT100 (volitelné), tiskárna se dvěma osami Z.

Vlastnosti ovladače TMC2209

Krokový ovladač TMC2209 neztrácí snadno kroky a je v mimořádně tichém režimu; modul má velkou plochu podložky pro odvod tepla, která dokáže snížit teplotu ovladače při práci; modul podporuje tři režimy: STEP / DIR a UART.

TMC2209 Režim ovladače

TMC Ovladače motorů lze používat v režimu SPI nebo UART jednoduchým nastavením vestavěných propojek pod každým ovladačem motoru. Kromě toho můžete pomocí vestavěné propojky připojit nebo odpojit pin TMC DIAG, což vám umožní používat tvrdé koncové zarážky nebo navádění bez snímače, aniž byste museli vyřezávat jakékoli piny.

Vlastnosti

  • Rozměry: 160 x 100 mm
  • Montážní rozměr: 150 x 90 mm
  • Mikroprocesor: ARM 32-bit Cortex-M4 STM32F446ZET6
  • Vstupní napětí: 24 V
  • Podporované režimy ovladače: SPI, UART, STEP/DIR
  • Podpora firmwaru: Marlin, Klipper
  • Počet soketů pro motorové ovladače: 8 (+1)
  • Rozhraní pro teplotní čidla: 5
  • Počet připojitelných topných těles: 4
  • CAN BUS - RJ11
  • USB: Type-C s ochranou
  • USB-A: ano
  • Sonda Z: Octocoupler
  • Oddělení napájení: Hlavní napájení, vyhřívaná podložka a napájení motoru jsou zcela odděleny.

Dokumentace

BIGTREETECH-OCTOPUS-V1.0

Parametry
Výrobce BigTreeTech
Doporučeno Voron komunitou Ano
Firmware Klipper|Marlin
Voron V2.4|Trident
Rozměry 160 x 100 mm
Napětí 24 V
Výkon Externí modul
Mikroprocesor ARM 32-bit Cortex-M4|STM32F446ZET6
Sockety pro ovladače motorů 8+1
Rozhraní pro teplotní senzory 5
Počet topných teles 4
Režim ovladače motoru UART, SPI, STEP/DIR
Frekvence procesoru 180Mhz
Počet PWM 6
Paměť 512Kb
CAN BUS Ano
Podpora PT100 Externí modul
