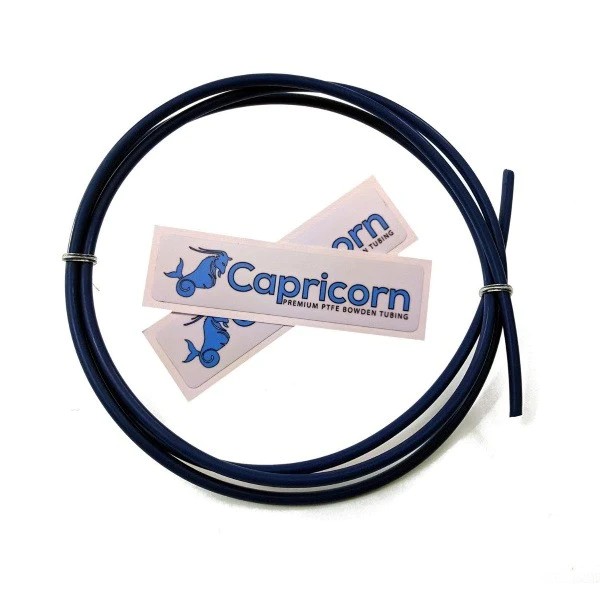

Capricorn XS Prémiová PTFE hadička s velmi nízkým třením

Díky přísadám s vysokou mazací schopností jsou trubky řady XS trubkami s nejnižším třením na trhu. Nejsou potaženy, ale nacházejí se uvnitř teflonu. Menší tření znamená lepší odezvu, menší odpor, přesnější výtisky, menší prokluz, opotřebení extrudéru a menší ucpávání při tisku silných vláken, jako jsou některé dřevěné nebo železné výplně.

Kratší retrakce znamená úsporu času při každém zatahování extrudéru. V průběhu tisku ušetříte několik milisekund tady a několik tam a ušetříte spoustu času.

Vnitřní průměr 1,9 mm ± 0,05 mm Větší tolerance vnitřního průměru než u tradičních trubiček snižuje "viklání" nebo prověšení uvnitř trubičky, což umožňuje tisknout flexibilní filamenty i na nejdelších systémech Bowden.

Odolnost vůči vysokým teplotám. Vysokoteplotní přísada zlepšuje tepelné vlastnosti PTFE, což umožňuje tisknout při vyšších teplotách a delších pracovních cyklech. Turbičky XS fungují při ještě vyšších teplotách než řada TL.

Technická specifikace

PTFE neboli polytetrafluorethylen je syntetický polymer, který se běžně používá jako povlak na nepřilnavé hrnce a pánve. Je to nejklouzavější látka, jakou člověk zná, a říká se, že je to jediný povrch, na který se gekon nedokáže přilepit. Ačkoli lze Bowdenovy trubky vyrobit z řady různých polymerů, PTFE je obecně považován za nejlepší pro svůj vysoký bod tání a nízký koeficient tření.

Bowdenovy trubky o průměru 1,75 mm se kvůli malému průměru vyrábějí nákladným procesem vytlačování pasty. K dosažení jednotného tvaru a vnitřního průměru je zapotřebí velmi přesné vybavení. Přísady, jako je barvivo, jsou náročné, protože PTFE se nechce s ničím snadno mísit. Nejlevnější a nejběžnější je obyčejný bílý PTFE.

Trubky Capricorn jsou vyráběny pomocí nejmodernějšího zařízení, které je v současné době k dispozici. Vždy je dokonale kulatý a jeho průměr zůstává co nejstejnější.

Trubičky TL Bowden jsou vyráběny z čisté japonské PTFE pryskyřice. Tato pryskyřice je nejen průsvitná, ale také o něco měkčí a pružnější než průměrný PTFE.

Trubky TL mají jmenovitý vnitřní průměr 2,0 mm. Díky tomu je vhodný pro tisk větších nebo nerovnoměrných průměrů, jako jsou dřevěná a kovová vločková vlákna. Zejména dřevěná vlákna vyšší třídy bývají "tlustá" a obsahují velké kusy skutečného dřeva.

Trubičky XS jsou rovněž vyráběny z nejkvalitnějšího čistého japonského PTFE a jsou tvarovány pomocí procesu vytlačování pasty. Kozoroh však přidává "tajnou omáčku", která snižuje koeficient tření. Díky této přísadě jsou zkumavky tmavé a neprůhledné.

Trubky XS mají jmenovitý vnitřní průměr 1,9 mm. Díky menšímu průměru je ideální pro tisk flexibilních filamentů, protože uvnitř trubice není žádný prostor, který by filament vázal. Nízký součinitel tření umožňuje, aby trubicí snadno proklouzlo jakékoli vlákno.

	Neprůhledné bílé trubky konkurence	Průsvitné bílé trubky konkurence	Řada Capricorn Premium TL	Řada Capricorn Premium XS
Aditiva	Žádné	Žádné	Modrá barva	Modrá barva a tajná směs aditiv s vysokou mazivostí
Nejlepší pro nepřesné filamenty	Ne	Ne	Ano	Ano
Nejlepší pro nepřesné filamenty	Ne	Ne	Ne	Ano
Průhledné	Ne	Ano	Ano	Ne
Tření při tahu *	1,0	0,9	0,8	0,8
Barva	Bílá	Bílá, čirá nebo průsvitná	Modrá, průsvitná	Tmavě modrá
Hustota (kg/m3)	2100-2200	2100-2200	2100 +/-100	2300 +/-100
Tvrdost	50-70	50-70	55	60-65
Vnitřní průměr (mm)	Typicky 2,0 to 2,1	Typicky 2,0 to 2,1	2,05 +/- 0,05	1,90 +/- 0,05
Lineární tepelná roztažnost at 250 °C	Bez údajů	Bez údajů	3,4-3,6%	2,2-3,3%
Materiál	Nejlevnější PTFE, FEP nebo jiné polymery	Lepší PTFE, PFA nebo jiné polymery	Nejkvalitnější čistý panenský PTFE	Nejkvalitnější čistý panenský PTFE
Bod tání (°C) **	Různý, někdy pouze 220	Různý, někdy pouze 220	Přibližně 300	Do 340
Vnější průměr (mm)	Typicky 3,9 to 4,1	Typicky 3,9 to 4,1	3,95 +/- 0,05	3,95 +/- 0,05
Kruhovitost (ϵ)	Variabilní	Variabilní	< 0,1	< 0,1
Tuhost ***	Vysoká	Vysoká	Střední	Vysoká střední
Tepelná vodivost (W/m-k)	Bez údajů	Bez údajů	0,25	0,25
Míra opotřebení (gm/s)	Bez údajů	Bez údajů	0,01	0,01
Young's Modulus (GPa) ****	Variabilní	Variabilní	0,5	0,53

* Tření při tahu se vypočítá jako průměrná síla potřebná k protažení 1,2 metru 1,75mm PLA vlákna přes 1 metr hadičky při konstantní rychlosti vzhledem k 1 metru levné bílé referenční hadičky. Všimněte si, že ačkoli jsme pozorovali, že tření řady TL je přibližně stejné nebo dokonce o něco nižší než u řady XS, má také větší vnitřní průměr.

** Teploty byly přibližně stanoveny zahříváním vzorků všech trubek současně a pozorováním, jak rychle se každá z nich začala deformovat. K selhání tiskárny může dojít při výrazně nižších teplotách.

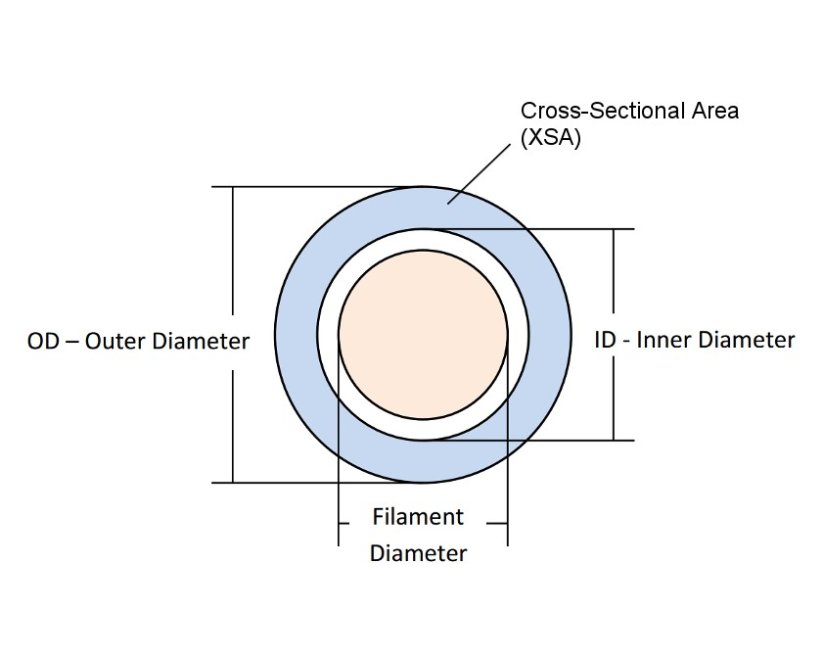

*** Ostatní Bowdenovy trubičky se mohou výrazně lišit v tuhosti v závislosti na materiálu, ze kterého jsou vyrobeny. Trubičky mají obecně tendenci být pružnější než většina ostatních, přičemž TL je pružnější než XS, částečně kvůli rozdílu v přísadách a částečně proto, že XS má větší plochu průřezu (XSA) kvůli menšímu vnitřnímu průměru.

**** Youngův modul (YM) je mírou pružnosti materiálu. Přísady řady XS dodávají PTFE o něco větší YM než řada TL.

Bezpečnostní pokyny

PTFE je flouropolymer, který existuje ve stavu hmoty známém jako "sklo". To znamená, že se nerozpouští jako kostka ledu, ale pomalu měkne a měkne, jak se zahřívá. Nakonec se buď stane kapalinou, nebo se vznítí.

Mezi pokojovou teplotou a vzplanutím všechny polymery uvolňují nepatrné množství škodlivých plynů, tzv. "off-gassing". Čím jsou teplejší, tím více jich budou emitovat. Viz graf*

Protože PTFE má obvykle lepší teplotní odolnost (což znamená, že zůstává pevnější při vyšších teplotách, než dojde k výrazné deformaci) než trubičky z PTFE nižší kvality, řada uživatelů uvádí úspěch při jeho použití "uvnitř hotend".

Neměli byste to dělat bez rozmyslu. To, že to funguje, ještě neznamená, že není třeba přijmout určitá opatření. Pokud použijete PTFE nebo jakýkoli jiný polymer uvnitř hotend nebo kdekoli, kde může dojít k nadměrným teplotám, můžete potenciálně vytvořit škodlivé zplodiny. A nejen to, škodlivé plyny může vytvářet i polymer, který vytlačujete.

Důrazně doporučujeme provozovat 3D tiskárnu v dobře větraném prostoru, mimo dosah dětí a domácích zvířat.

V prostředí učebny doporučujeme tisknout z PLA a držet se dál od materiálů s vyšší teplotou, ať už používáte Bowdenovy trubičky, nebo ne.

Při práci s 3D tiskárnou mějte vždy dohled dospělé osoby.

Řezáky na trubičky Bowden ostré jako břitva uchovávejte mimo dosah dětí.

Bezpečné teploty tisku

Tep,(°C)	Bude to fungovat?	Je to bezpečné?
170	Ano	Ano. Tato teplota je pro tisk PLA naprosto bezpečná.
180	Ano	Ano. Vše v pořádku.
190	Ano	Ano Tato teplota je pro tisk z PLA naprosto bezpečná.
200	Ano	Ano Tato teplota je pro tisk z PLA naprosto bezpečná.
210	Ano	Většinou. Existují důkazy, že i při teplotě 202 může být PTFE škodlivý pro domácí ptáky.
225	Ano	Ano. tato teplota je v ideálním rozsahu pro většinu ABS. Při tisku ABS je největší nebezpečí způsobeno odplyňováním a nanočásticemi samotného ABS.
250	Ano	Ano.V tomto rozmezí byste měli v pohodě tisknout materiály s mírně vyšší teplotou, jako je PETG. (Pokud v domě nejsou domácí ptáci.)
260	Ano	Nedoporučujeme tisknout s TL trubicemi v tomto rozsahu. Trubičky řady XS mají přísady, které umožňují tisknout při vyšších teplotách bez deformace, ale bezpečnost je stále otázkou kvůli odplyňování PTFE.
270	Ano	Většinou. 270 je přibližně nejvyšší teplota, při které jsme měli trvale úspěšný tisk po mnoho hodin/dnů/měsíců bez problémů.
275	Ano	Možná. Při této teplotě je známo, že zplodiny PTFE zabíjejí domácí ptáky, protože jejich kardiovaskulární systém absorbuje toxiny mnohem účinněji než náš. Tisk materiálů při vysokých teplotách by měli provádět pouze zkušení profesionálové. Pro lidi a ostatní domácí zvířata je to stále relativně bezpečné, ale je lepší se rozhodnout pro opatrnost a vždy tisknout v dobře větraném prostoru.
280	Možná	Možná. Při teplotě 280-290 je pravděpodobné, že se trubice při dlouhém tisku nakonec zdeformují.
300	Životnost trubiček se zkrátí	Životnost trubice se zkrátí Možná. To už se dostáváme do nebezpečné zóny. Tisk při těchto teplotách by se měl provádět pouze v dobře větraném prostoru. PTFE může po určité době začít měknout a fyzicky selhávat. Také filament, s nímž tisknete, může vytvářet také zplodiny. Doporučujeme používat trubičky řady XS pouze nad touto hranicí a tiskárnu provozovat v dobře větraném prostoru.
340	Životnost trubiček se zkrátí	Ne. Životnost trubiček bude velmi krátká. V tomto teplotním rozsahu se PTFE fyzicky deformuje a může způsobit ucpání. Víme, že někteří lidé měli při těchto teplotách úspěch, ale nemůžeme slíbit, že to bude fungovat pro jakoukoli danou sestavu. Tisk při těchto teplotách by se měl zkoušet pouze v dobře větraném prostoru.
400+	NE!	Ne. Při tomto teplotním rozmezí se z filamentu i z PTFE trubice vytváří pro člověka nebezpečné zplodiny a životnost trubice se zcela jistě sníží. Autoři tohoto článku prováděli své testy při teplotě 460 C Tisk v tomto teplotním rozsahu nedoporučujeme.
