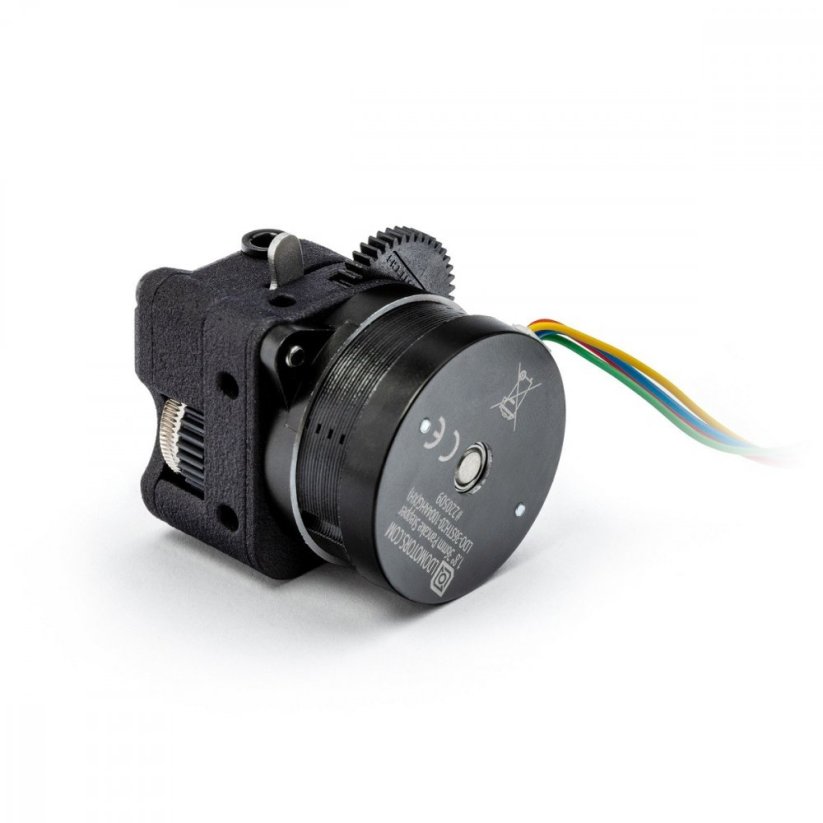

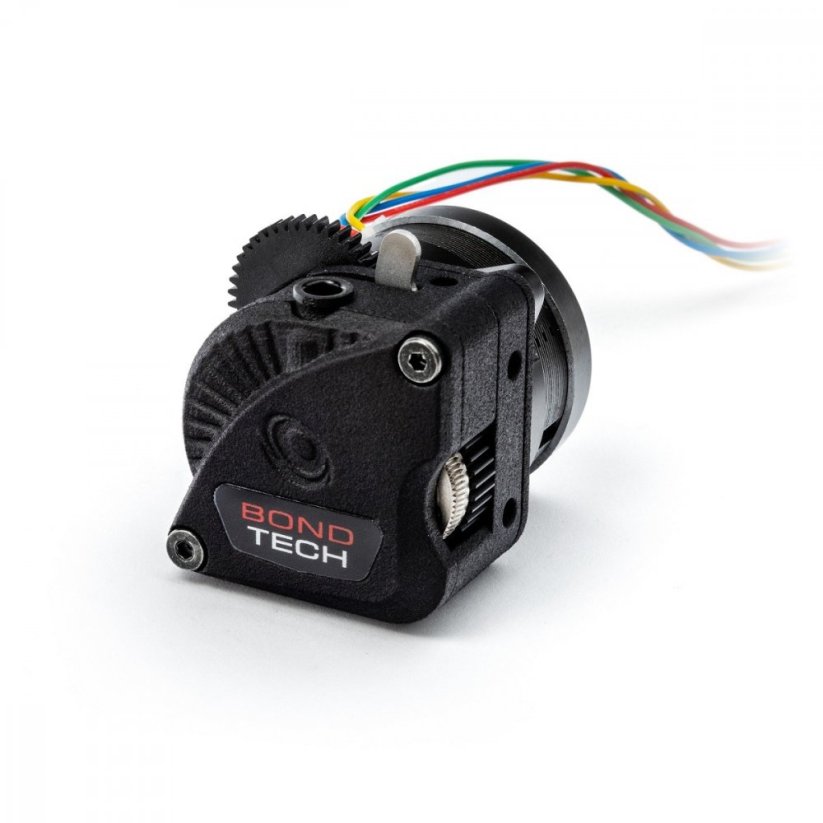

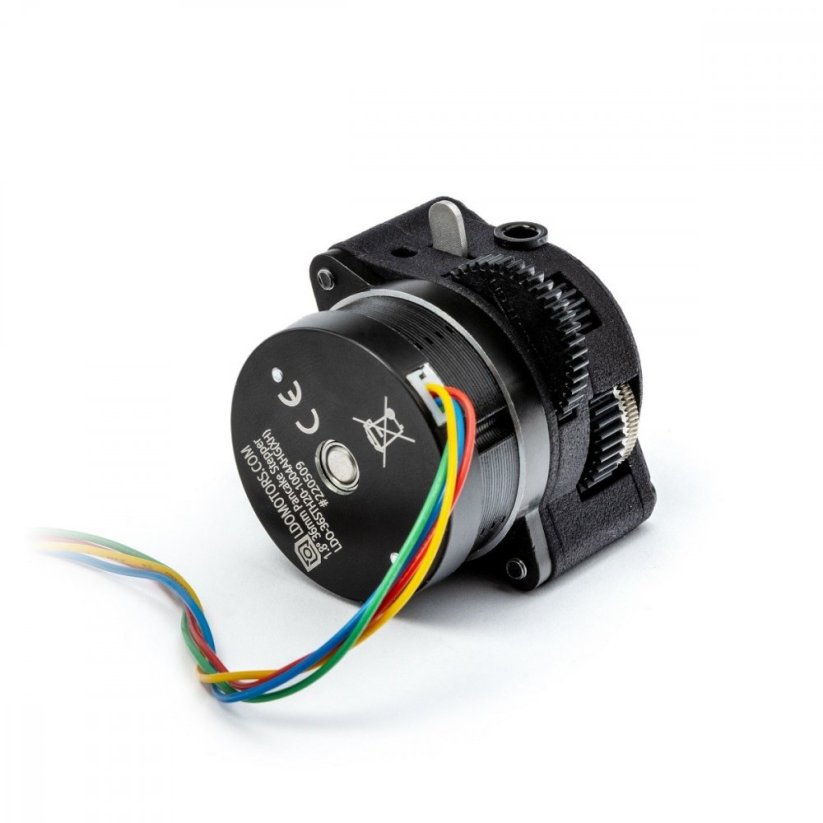

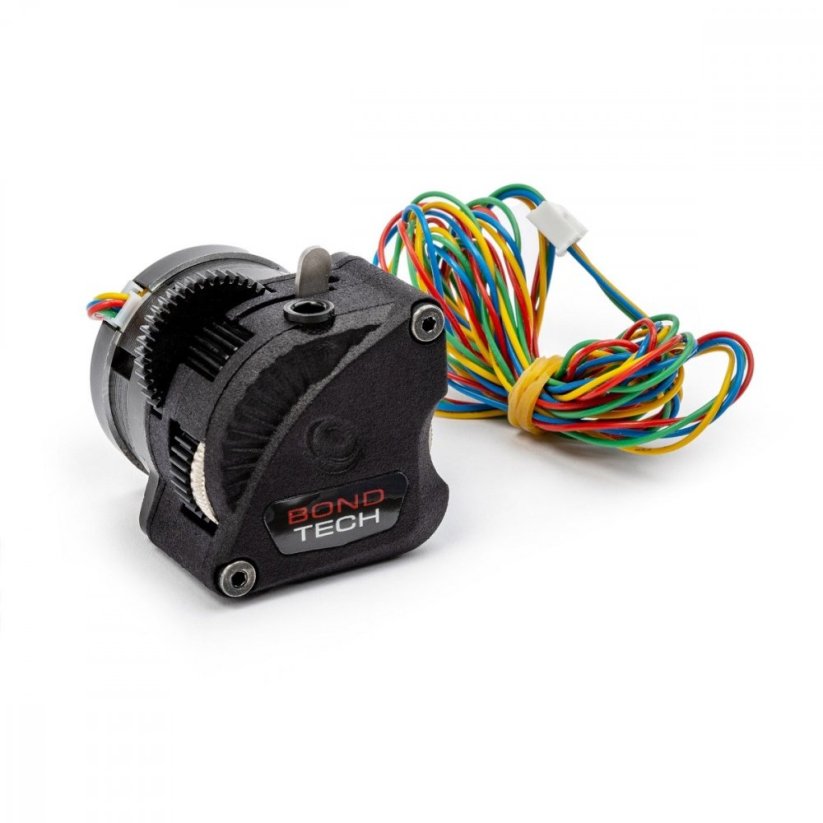

Bondtech LGX Lite Extruder (s motorem)

Bondtech LGX Lite Extruder (s motorem)


Bondtech LGX Lite je podavač filamentů založený na eXtruderu LGX Large Gears a využívá novou technologii duálního pohonu společnosti Bondtech založenou na větších extruzních kolečkách.

Nízká hmotnost (48 g)
Extrémně malé rozměry
Lepší přilnavost vlákna
Lehký a výkonný pancake motor LDO

Obsahuje velké převody LGX plné velikosti, okénka pro údržbu a páku přítlaku vlákna se 3 úrovněmi (otevřená, pevná, pružná). Více

Výrobce: BondtechKód produktu: 575 Doprava a platba

1 987 Kč s DPH
Není skladem Sledovat dostupnost

Bondtech LGX Lite je podavač filamentů založený na eXtruderu LGX Large Gears a využívá novou technologii duálního pohonu společnosti Bondtech založenou na větších extruzních kolečkách.

Nízká hmotnost (48 g)
Extrémně malé rozměry
Lepší přilnavost vlákna
Lehký a výkonný pancake motor LDO

Obsahuje velké převody LGX plné velikosti, okénka pro údržbu a páku přítlaku vlákna se 3 úrovněmi (otevřená, pevná, pružná). Více

Výrobce: BondtechKód produktu: 575 Doprava a platba

8 vlastností tohoto eXtrudéru Bondtech LGX Lite:

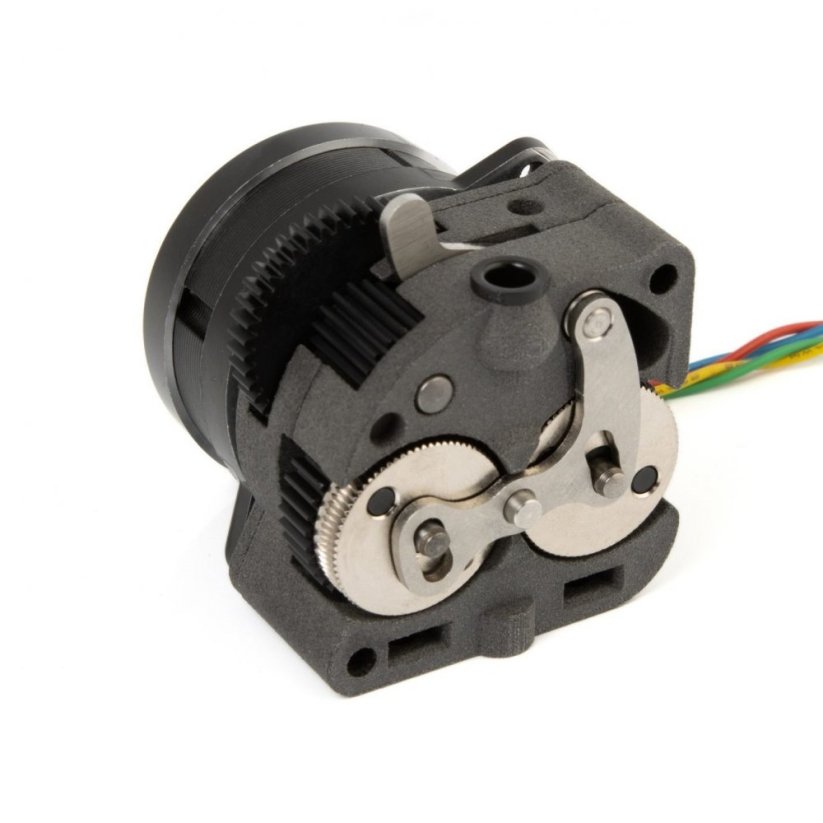

  • Větší vytlačovací kolečka pro lepší přilnavost vláken
  • Páčka pro nastavení vlákna pro opakovatelné výsledky;
  • Okna pro údržbu hnacích kol pro snadné čištění
  • Kompaktní, lehká a vycentrovaná dráha vlákna pro vyšší výkon a kompatibilitu
  • Více montážních otvorů pro snadnou a přizpůsobivou instalaci
  • Kompatibilní s krokovými motory Nema14.
  • Nebělené a nepotahované krabice
  • Nylonové pouzdro bez barvení nebo jiné chemické následné úpravy
  • 3D tištěné pouzdro z materiálu PA12
  • Díly pouzdra jsou profesionálně vytištěny polyamidem 12 pro maximální pevnost, přesnost a vyšší teplotní odolnost.

3D tištěné pouzdro z materiálu PA12

Díly pouzdra jsou profesionálně potištěny polyamidem 12 pro maximální pevnost, přesnost a vyšší teplotní odolnost.

Aby se snížil dopad na životní prostředí, společnost Bondtech omezuje používání chemických barviv. Tento díl je opatřen ochrannou vrstvou z vosku, která snižuje citlivost na vlhkost a mastnotu a zároveň zůstává plně funkční.

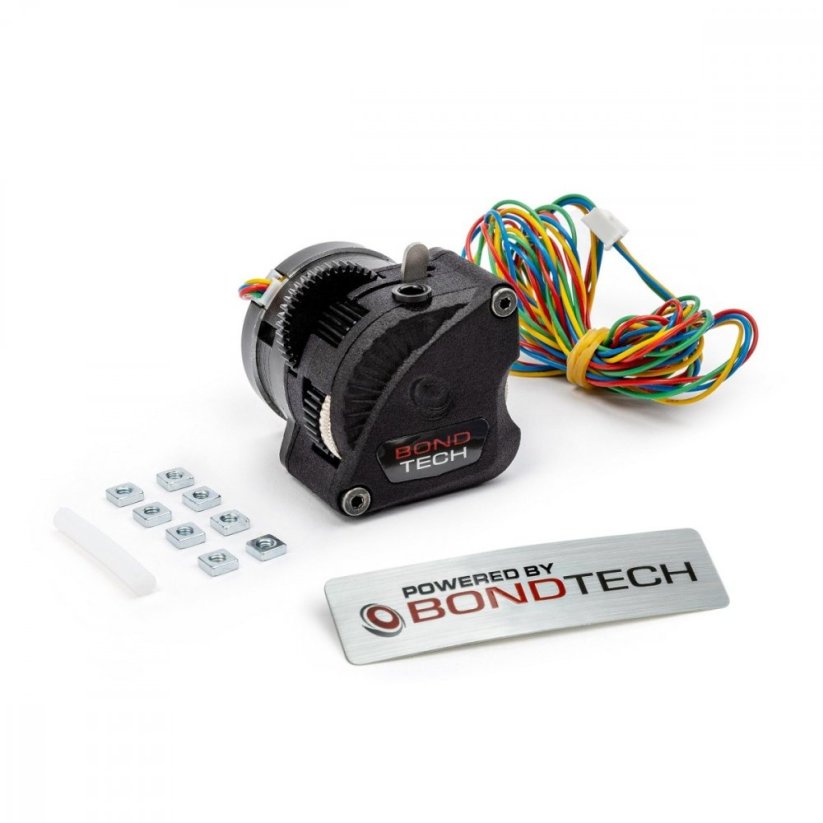

Obsah balení

  • 1x Extruder LGX Lite
  • 1x LDO Nema14 kulatý 20mm palačinkový krokový motor
  • 1m dlouhý napájecí kabel se 4kolíkovým konektorem JST-XH
  • 1x šestihranný klíč 2 mm (doporučený nástroj);
  • 1x nálepka Powered By Bondtech
  • 1x násuvná objímka
  • 1x 30mm teflonová hadička pro použití v adaptéru teflonové hadičky
  • 8x čtvercové matice M3 pro zpevnění montážních otvorů

Technická specifikace

EXTRUDÉR LGX® LITE

  • Hodnota e-steps: 562 při použití 16 mikrokroků; 1124 při použití 32 mikrokroků.
  • Hnací kola: kalená ocel;
  • Kompatibilita materiálů: abrazivní; tuhý; poloflexibilní; flexibilní; a měkký.
  • Montážní otvory: M3
  • Montážní vzory: dole (4 body); vpravo (2 body), vpředu k motoru (2 body), nahoře (1 bod).
  • Otvor v horní části LGX® Lite: hloubka 5 mm
  • Otvory na boku zařízení LGX® Lite: hloubka 5 mm
  • Otvory na spodní straně zařízení LGX® Lite: hloubka 5 mm.
  • Maximální utahovací moment šroubů extrudéru je 0,3 Nm.

Pro uživatele zařízení Klipper

Vzdálenost_otáčení = plný počet_kroků_na_otáčení * mikrokroky / kroky_na_mm

rotation_distance = 200 * 16 / 562

rotation_distance = 5,7

Výše uvedený výpočet předpokládá následující parametry:

krokový motor je 1,8 stupňový motor, tedy 200 jako plný počet kroků na otáčku;

mikrokroky jsou nastaveny na 16;

doporučená hodnota e-kroků pro LGX® Lite je 562.

  • Rychlost zatahování: 35 mm/s
  • Vzdálenost zatahování (bowden): ~5 mm (0,4 + délka trubky[mm] x 0,015)
  • Vzdálenost vtahování (přímý pohon) pro tuhé materiály: 0,4 mm
  • Vzdálenost vtahování (přímý pohon) pro měkké materiály: 3 mm
  • Maximální provozní teplota prostředí: 70 °C
  • Maximální provozní teplota krokového motoru (při použití LGX Lite): 80℃
  • Doporučený proud krokového motoru (při použití LGX Lite): 0,45 až 0,60 A
  • Čistá hmotnost LGX® Lite: 48 g
  • Čistá hmotnost LGX® Lite s motorem: 141 g
  • Rozměry balení: 80x103x73 mm
  • Hmotnost balení: 85 nebo 185 g

VLASTNÍ KROKOVÝ MOTOR PRO BONDTECH LGX LITE

  • JST-XH 4-pinový konektor
  • Převod motoru: 10 zubů
  • Délka motoru: 20 mm
  • Průměr motoru: 36 mm
  • Hmotnost: 93 g
  • Maximální proud: 1,0 A / fáze

    Chcete-li použít LGX Lite, provozujte krokový motor s proudy mezi ~0,45 a ~0,60 A:
    Dávejte pozor na povrchovou teplotu krokového motoru.
    Udržujte jej dostatečně chladný na dotek. V opačném případě snižte hodnotu Vref.

  • Délka přívodů: 1 m
  • Úhel kroku: 1,8 stupně
  • Maximální točivý moment při: 1800 PPS
  • Potenciální průtok při maximálním krouticím momentu: 120 mm^3/s
  • Třída: 1: H, jmenovitá špičková teplota 180 ℃
  • Maximální provozní teplota / proud: 120 ℃ / 750 mA
  • Výrobce: LDO
  • SKU výrobce: LDO-36STH20-1004AHG(XH)

Dokumentace

Lgx Lite Extruder

Parametry
Barva Šedá
Výrobce Bondtech
Doporučeno Voron komunitou Ano
Země původu Švédsko
Průměr filamentu 1,75 mm
Maximální teplota 80 °C
Voron V2.4|V0|Trident|Switchwire
Rozměry 39,1 x 44 x 43,65 mm
Materiál Plast|Nylon
Hmotnost 48 g
