Kraken V1.0

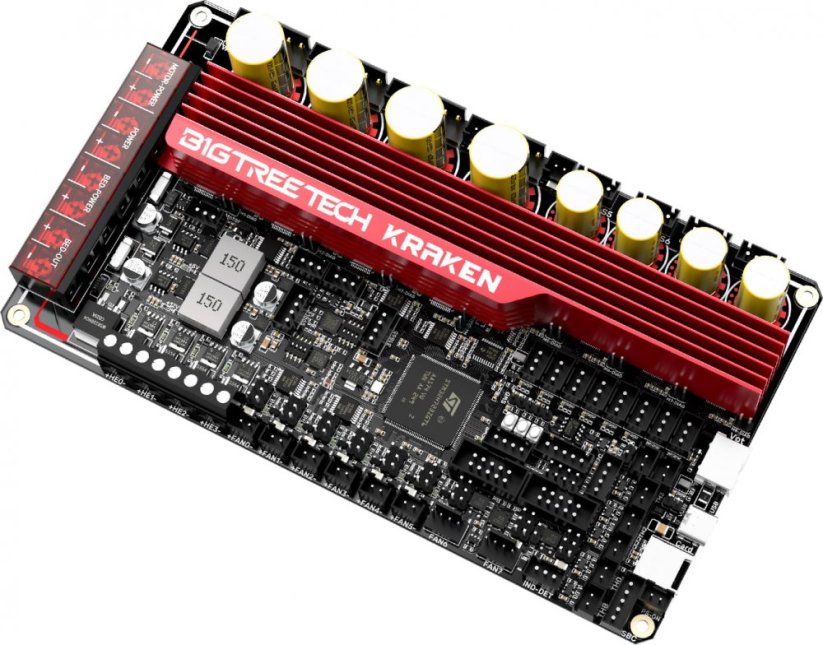

BTT Kraken - vysokoproudá, 8-osá základní deska

BIGTREETECH Kraken V1.0 představuje vrchol v oblasti základních desek pro 3D tiskárny, vyvinutý týmem Shenzhen Biqu Technology Co., Ltd. Tato základní deska je specificky navržena pro velkoformátové 3D tiskárny, které vyžadují výkon a spolehlivost na nejvyšší úrovni. S integrovanými ovladači krokových motorů schopnými pracovat s vysokým napětím a proudem, Kraken usnadňuje připojení a redukuje složitost sestavy, zatímco jeho prostorově efektivní design a esteticky příjemný vzhled s ID navrženými chladiči zajišťují efektivní odvod tepla a přinášejí perfektní soulad formy a funkce.

Hlavní vlastnosti produktu

• Jednoduché ovládání motorů: Vybavená 8*TMC2160 ovladači, podporuje široký rozsah napětí 24V-60V, což eliminuje potřebu instalace ovladačů a zajišťuje bezproblémovou kompatibilitu.
• Efektivita dvojité tiskové hlavy: Díky výkonnému čipu H723 umožňuje základní deska současný provoz dvou tiskových hlav, což maximalizuje celkovou efektivitu tisku bez kompromisů na kvalitě.
• Univerzální možnosti připojení: Nabízí rezervované rozhraní pro napájení pro lepší pohodlí, snadno se integruje s externími jednodeskovými počítači (SBC) jako BTT PI, tak i s Raspberry Pi, což poskytuje větší flexibilitu a kontrolu.
• Podpora přesné kontroly teploty: Podporuje dva kanály MAX31865 a dva kanály PT100/PT1000 termistorů, což zajišťuje přesnou kontrolu teploty pro optimální tiskové podmínky.
• Rozšířená kapacita rozhraní: Zahrnuje dvě rozhraní CAN, což umožňuje současné připojení dvou tiskových hlav k EBB (Extruder Breakout Board), čímž rozšiřuje možnosti konfigurace 3D tisku.
• Robustní ochrana základní desky: Implementuje pokročilou ochranu s e-fuse obvodem, posilující základní desku proti potenciálním rizikům a zajišťující dlouhodobou spolehlivost při prodlouženém používání.

Technické specifikace

• MCU (Mikrokontrolér): ARM Cortex-M7 STM32H723ZGT6 550MHz
• Napájení driverů: HV (24-60V)
• Ovladače motorů: Integrované TMC2160, podpora 24-60V, maximální proud 8A pro M1-M4, maximální proud 3A pro M5-M8
• Napájení základní desky: DCIN= DC12V nebo DC24V
• Napájení vyhřívané podložky: BED IN= DC12V nebo DC24V
• Logické napětí: DC3.3V
• Rozhraní pro ohřev: Vyhřívaná podložka (HB), Patronové topné tělíska (HE0, HE1, HE2, HEЗ)
• Maximální proud pro vyhřívanou podložku: 10A, špičkově 11A
• Maximální proud pro patronové ohřívače: 6A, špičkově 6.5A
• Rozhraní pro ventilátory: 6x 2-pinové CNC ventilátory (FANO, FAN1, FAN2, FAN3, FAN4, FAN5), 2x 4-pinové CNC ventilátory (FAN6, FAN7), 5x stále zapnuté ventilátory, napětí CNC ventilátorů (5V, 12V, 24V) volitelné
• Maximální proud pro výstup ventilátorů: 1A, špičkově 1.5A
• Celkový proud pro patronové topné tělíska + ventilátory: Méně než 14A
• Maximální výstupní proud základní desky 5V: 5A (špičkově 6A)
• Maximální výstupní proud základní desky 12V: 5A (špičkově 6A)

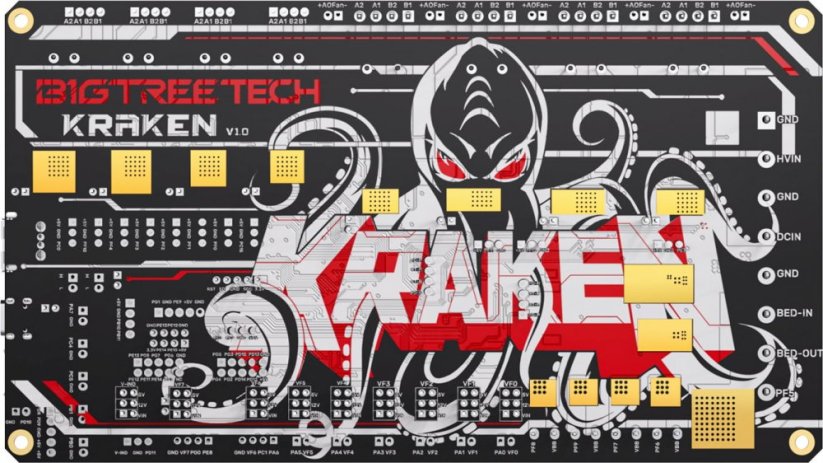

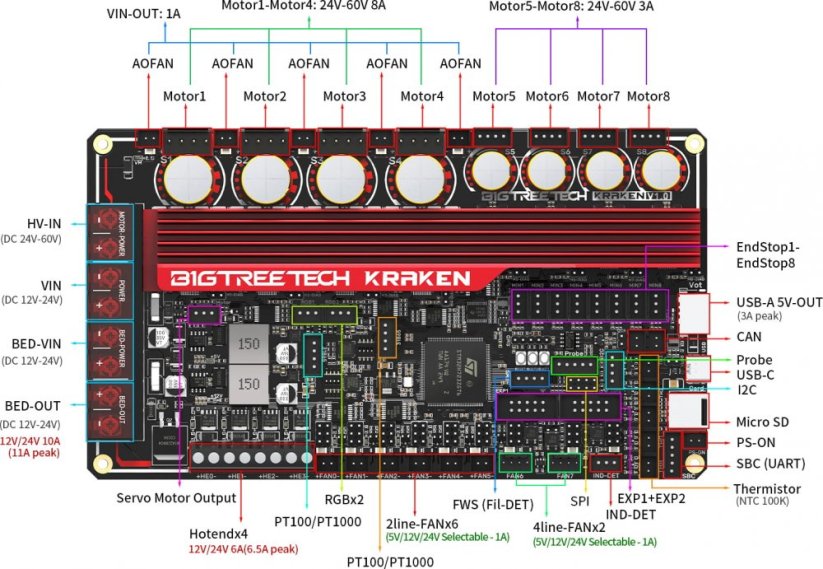

• Rozhraní pro rozšíření: Probe (Serva, Sonda), Servo, Senzor filamentu, PS-ON, I²C, RGBx2, SPI, SBC (UART), EXP1+EXP2, CANx2, PT100/PT1000x2, USB-A 5V Power, Koncový spínač Portx8, atd.
• Rozhraní pro teplotní senzory: 5x 100K NTC, 2x MAX31865
• Displej: LCD
• Komunikace s PC: USB-C
• Podpora firmwaru: Klipper, Marlin, RRF

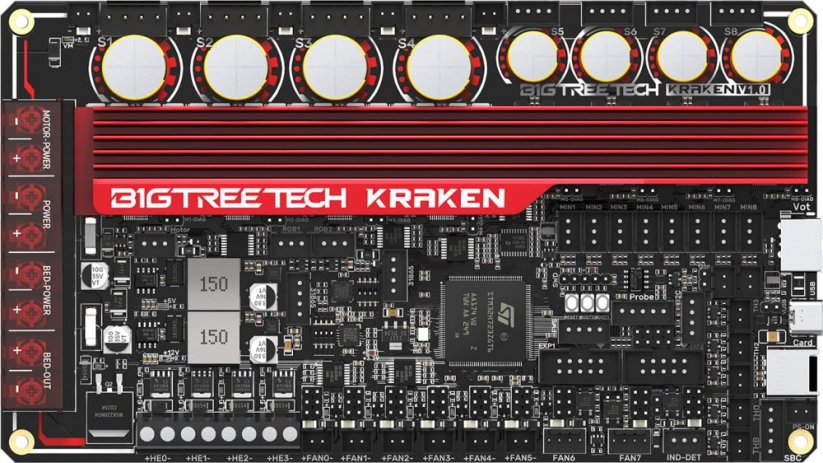

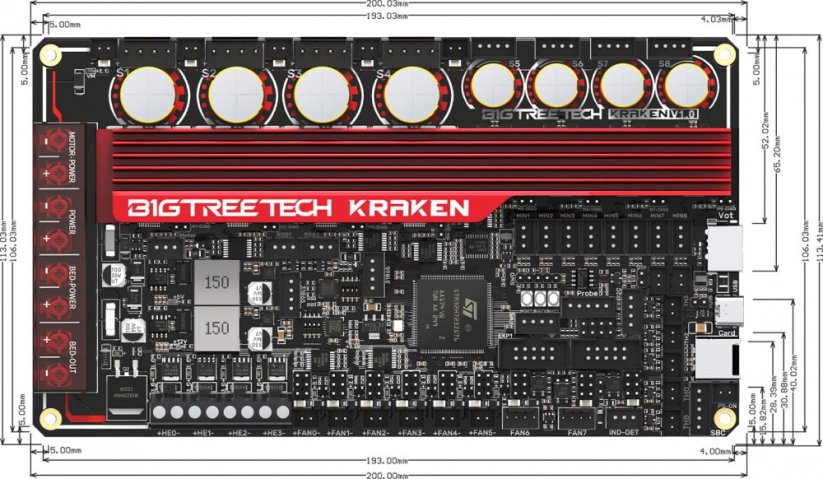

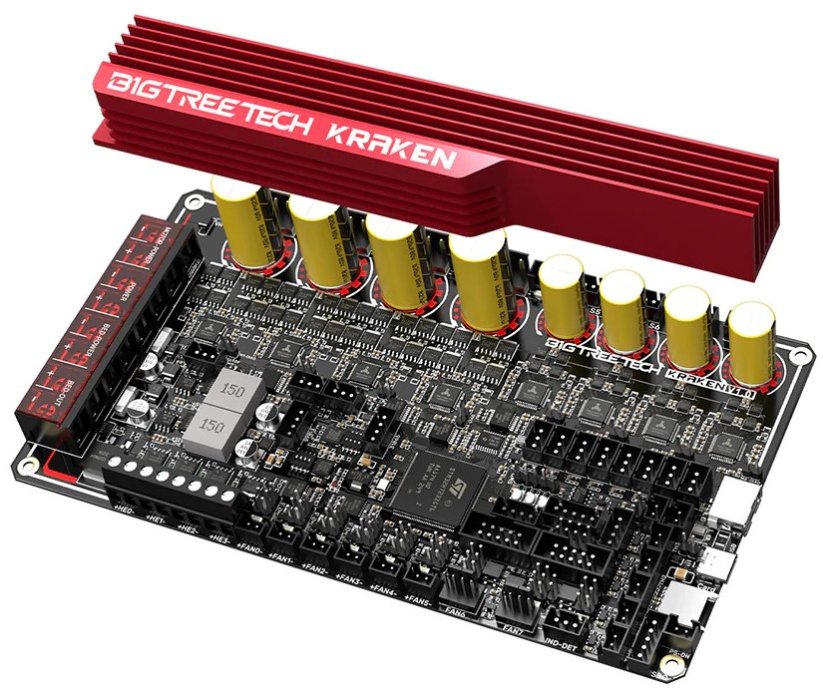

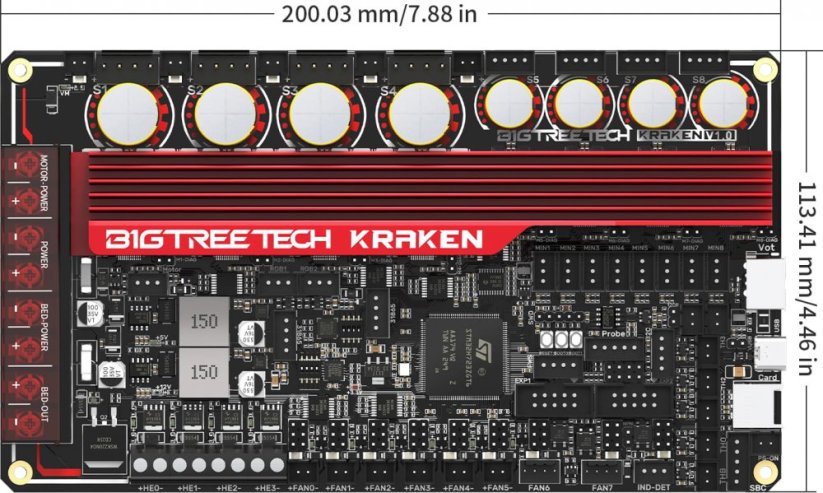

• Rozměry: 200 x 113mm
• Montážní rozměry: 193 x 106mm
• Kompatibilita: Voron PHOENIX, Voron 2.4, Voron Trident, Vzbot, atd.

Tato základní deska je vybavena MCU ARM Cortex-M7 STM32H723ZGT6 550MHz, podporuje široké spektrum rozhraní a je kompatibilní s různými druhy 3D tiskáren, včetně populárních modelů Voron. S napájecím napětím 24-60V pro ovladače a rozsáhlými možnostmi připojení, včetně USB, CAN, a rozhraní pro teplotní senzory, Kraken je ideální volbou pro nadšence do 3D tisku, kteří hledají vysoký výkon, flexibilitu a přesnost.

Praktické tipy

Pro maximální využití Kraken základní desky doporučujeme pravidelně aktualizovat firmware, aby byly využity nejnovější funkce a zabezpečení. Při instalaci a manipulaci s deskou buďte opatrní, abyste zabránili poškození citlivých komponent. Pro optimální teplotní řízení se ujistěte, že PT100/PT1000 senzory jsou správně připojené a nakonfigurované.
